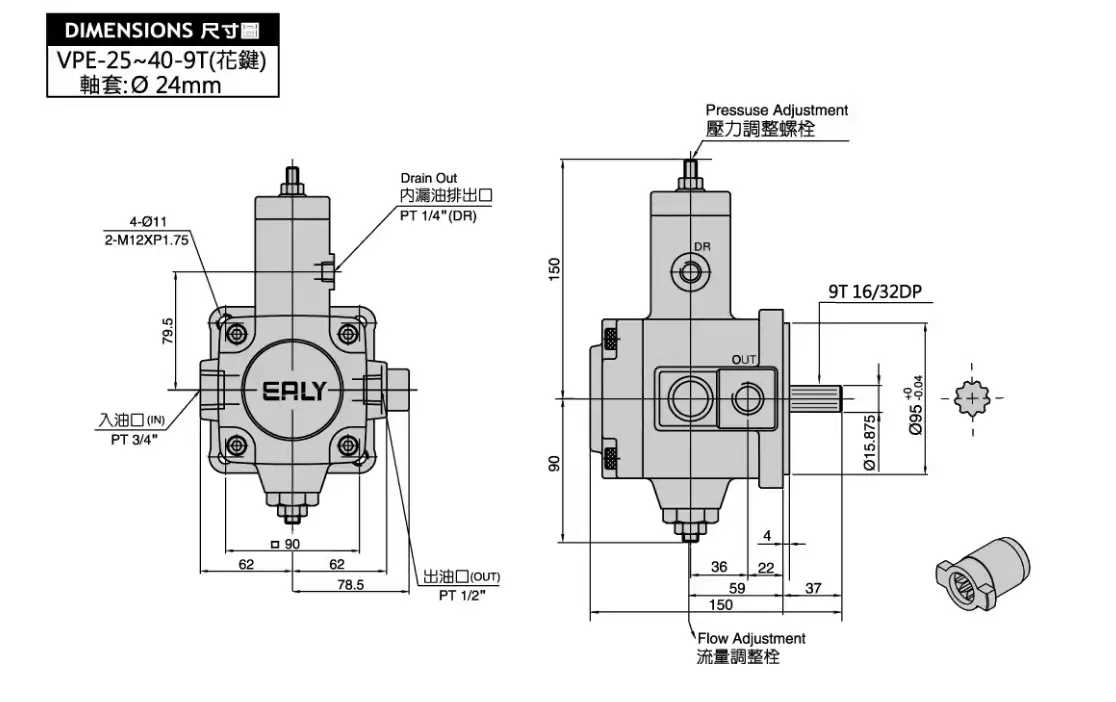

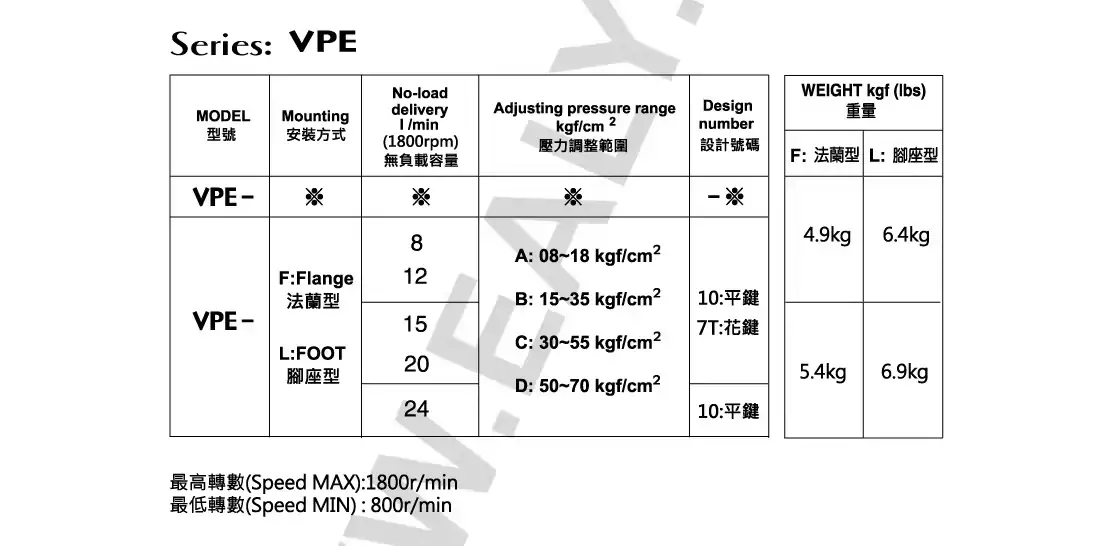

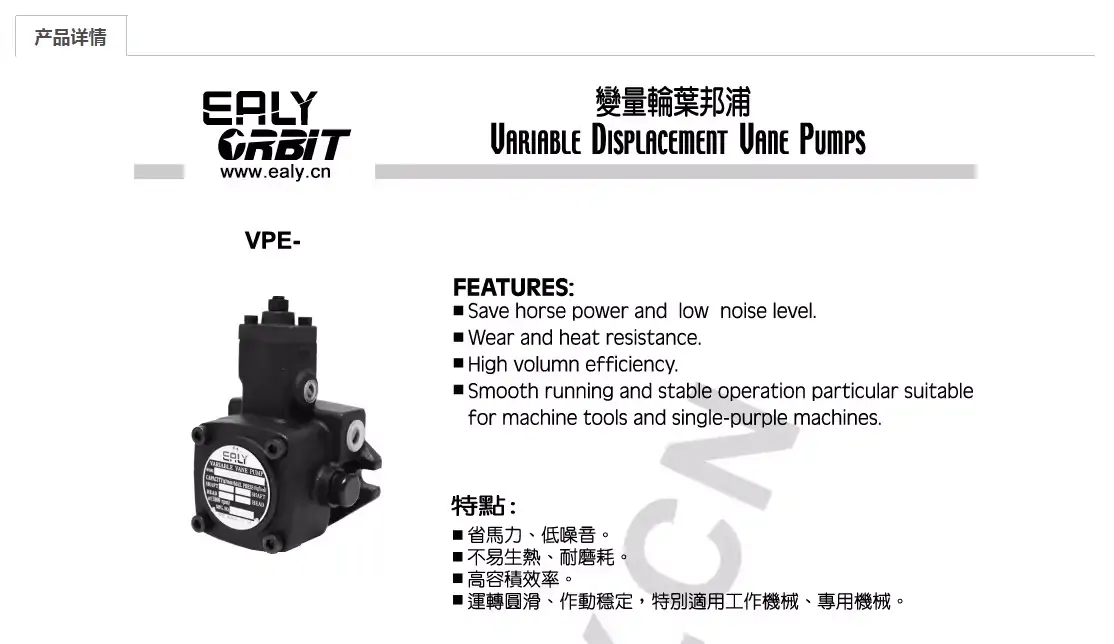

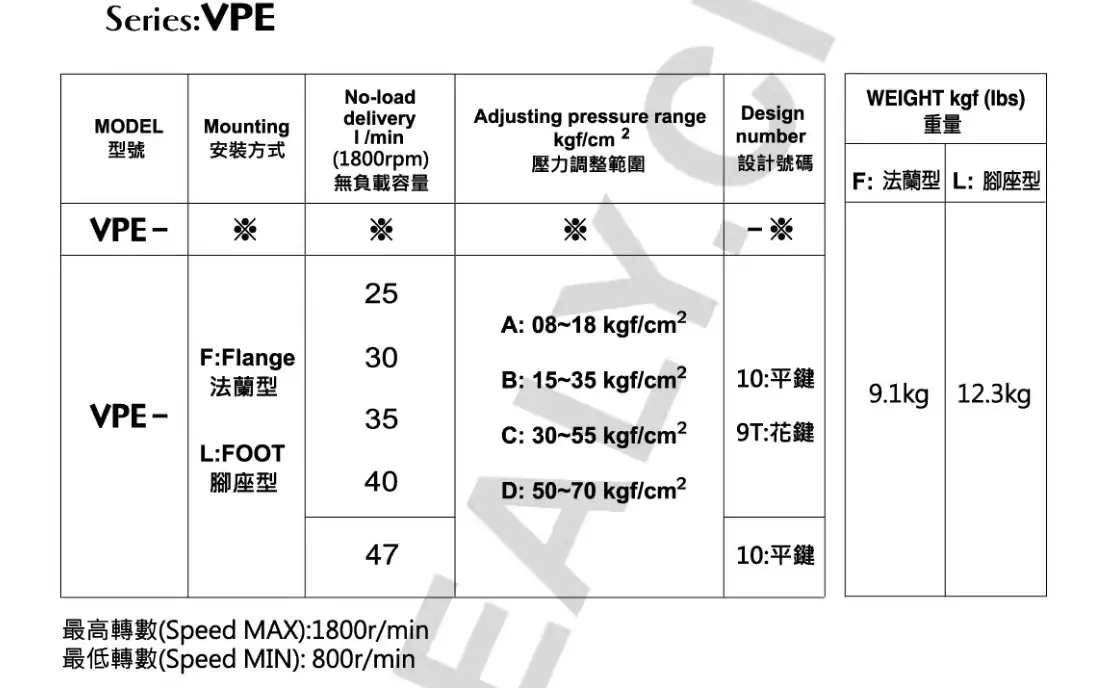

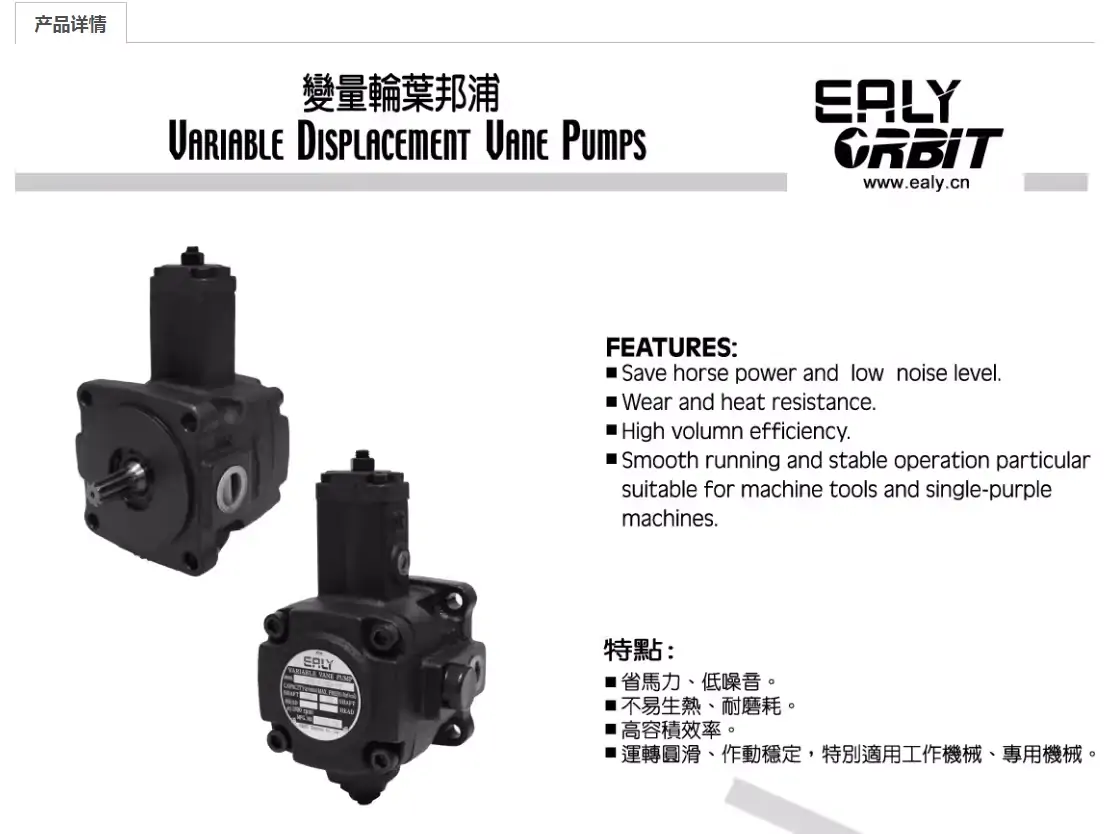

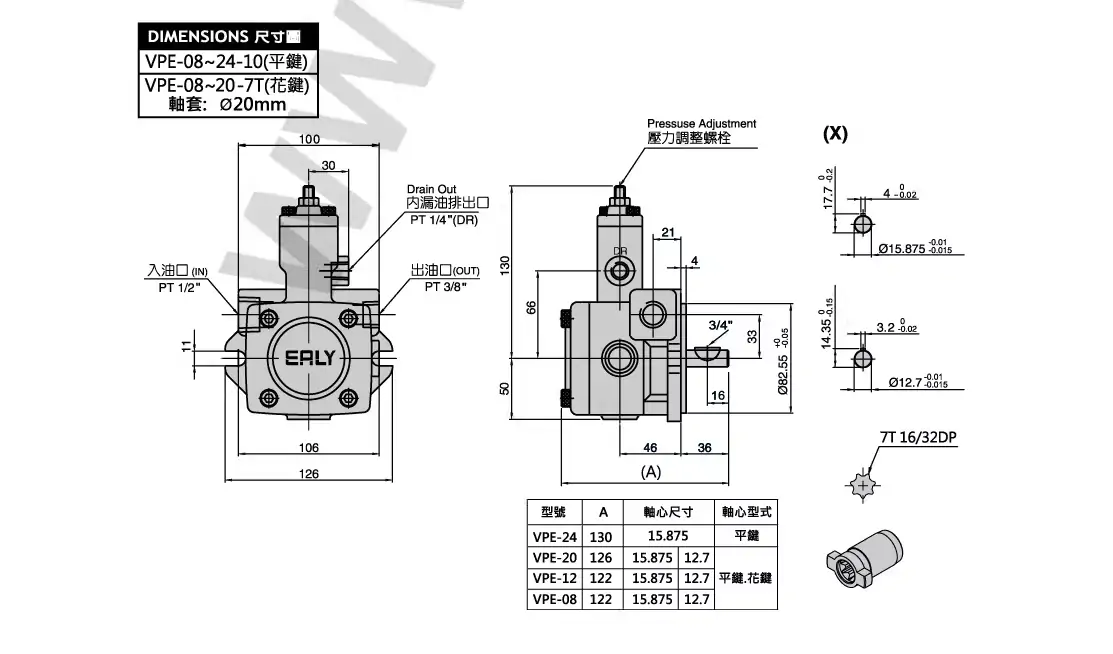

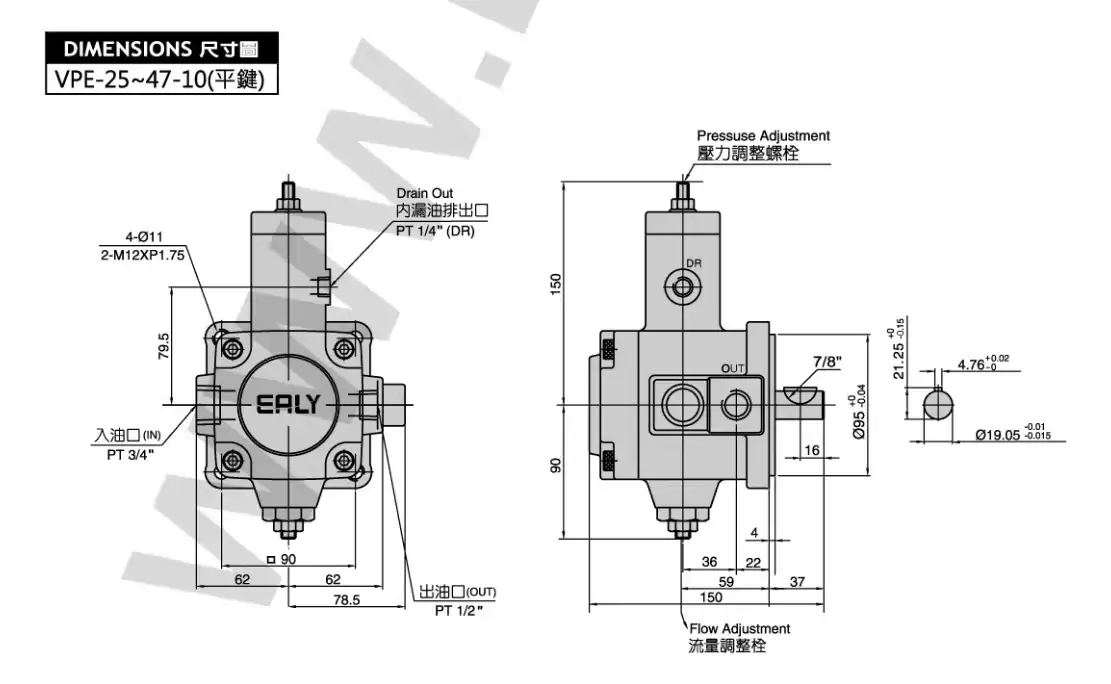

EALY弋力VPE-F20D/F30D/F40D/F12D/F15D-10/變量葉片泵
VPE-F8-A-10，150T-16，150T-75ER-10，150T-94-FRL+S，150T-94FRL-PA-10
2VPL2-30FA
3VPL2-20FA，3VPL2-30FA，3VPL2-40FA
50T-07-F-RR-X-10，50T-12-FR，50T-12-F-RR-10，50T-12-FRVPE-F08D-10，50T-14-F-RR-X-10，50T-17-F-RR-10，50T-20-F-RR-X-10，50T-23-F-RR-10，50T-26-FR-2，50T-26-F-RR-X-10，50T-36-FR+50T-12，50T-36-FRL，50T-36-LLL-10，50T-39-FRT-50T-12
FA1-05FR，F(xiàn)A1-08FR，F(xiàn)A1-11FR，F(xiàn)A1-F05R-10，F(xiàn)A1-F08R-10，F(xiàn)A1-F11R-10，F(xiàn)A1-F13R-10
FB1-F12R，F(xiàn)B1-F12R，F(xiàn)B1-F13R，F(xiàn)B1-F14R
HVP-FA1/12R，HVP-FA1/13R，HVP-FA1/1R，HVP-FC1-F11R-A，HVP-PV2R1VPE-F40C-10
PV2R1-19F，PV2R1-19LLAL-10，PV2R1-25LLAL-10
VA1-08FA3，VA1-12FA3，VA1-20FA3，VA1-30FA3，VA1-40FA3
VD1-30F-A2，VD1-30FA321-06-F，VD1-40F-A2，VD1-40FA321-06-F
VDC-11A-2A3-1A5-20，VDC-11A-2A3-2A3-20，VDC-11B-2A3-1A5-20，VDC-11B-2A3-2A3-20，VDC-12A-1A5-1A5-20，VDC-12A-1A5-2A3-20，VDC-12A-2A3-1A5-20，VDC-12A-2A3-2A3-20，VDC-12B-1A5-1A5-20，VDC-12B-1A5-2A3-20，VDC-12B-2A3-1A5-20，VDC-12B-2A3-2A3-20，VDC-13A-1A5-1A3-20，VDC-13A-1A5-1A5-20，VDC-13A-2A3-1A3-20，VDC-13A-2A3-1A5-20，VDC-13B-1A5-1A3-20，VDC-13B-1A5-1A5-20，VDC-13B-2A3-1A3-20，VDC-13B-2A3-1A5-20，VDC-1A-1A2-20，VDC-1A-1A3-20，VDC-1A-1A4-20，VDC-1A-1A5-20，VDC-1A-2A2-20，VDC-1A-2A3-20，VDC-1A-F20D-20，VDC-1A-F25D-20，VDC-1A-F30D-10，VDC-1A-F30D-20，VDC-1A-F30D-20，VDC-1A-F30-D-20，VDC-1A-F40D-10，VDC-1A-F40D-20，VDC-1A-F40-D-20，VDC-1B-1A2-20，VDC-1B-1A3-20，VDC-1B-1A4-20，VDC-1B-1A5-20，VDC-1B-2A2-20，VDC-1B-2A3-20，VDC-1VDC-2VDC-3，VDC-22A-2A3-1A5-20，VDC-22A-2A3-2A3-20，VDC-22B-2A3-1A5-20，VDC-22B-2A3-2A3-20，VDC-2A-1A2-20，VDC-2A-1A3-20，VDC-2A-1A4-20，VDC-2A-1A5-20，VDC-2A-2A2-20，VDC-2A-2A3-20，VDC—2A-54D-20，VDC-2A-F54D-20，VDC-2A-F70D-20，VDC-2A-F75-D-20，VDC-2A-F86B-20，VDC-2A-F86D-20，VDC-2B-1A2-20，VDC-2B-1A3-20，VDC-2B-1A4-20，VDC-2B-1A5-20，VDC-2B-2A2-20，VDC-2B-2A3-20，VDC-2C-F70，VDC-2CF86D-20，VDC-3A-1A2-20，VDC-3A-1A3-20，VDC-3A-1A4-20，VDC-3A-1A5-20，VDC-3B-1A2-20，VDC-3B-1A3-20，VDC-3B-1A4-20，VDC-3B-1A5-20，VDC-VB2F-20A4，VDC-VD2-F30A4-10，VDC-VE2/F30A4，VDC-VE2/F40A4
VDYF-20，VDYF-30，VDYF-40
VE1-40F-A3
VGPE-F25A-PA-10，VGPE-F25-A-PA-10，VGPE-F25B-PA-10，VGPE-F25-B-PA-10，VGPE-F25C-PA-10，VGPE-F25-C-PA-10，VGPE-F25D-PA-10，VGPE-F25-D-PA-10，VGPE-F30A-PA-10，VGPE-F30-A-PA-10，VGPE-F30B-PA-10，VGPE-F30-B-PA-10，VGPE-F30C-PA-10，VGPE-F30-C-PA-10，VGPE-F30D-PA-10，VGPE-F30-D-PA-10，VGPE-F400-PA-10，VGPE-F40A-PA-10，VGPE-F40-A-PA-10，VGPE-F40B-PA-10，VGPE-F40-B-PA-10，VGPE-F40C-PA-10，VGPE-F40-C-PA-10，VGPE-F40D-10，VGPE-F40D-PA-10，VGPE-F40-D-PA-10
VHIF-40
VHOF-40
VP-10-S，VP-15，VP-15-15-SF-D，VP-15-SF-D，VP20-20，VP-20-FA3，VP30-30，VP-30-FA3，VP40-40，VP-40-FA1，VP-40-FA3，VP-40-S
VP5F-B3-50，VP5F-B3-50S
VPE-F08D-10，VPE-F12A-10，VPE-F12-A-10，VPE-F12B-10，VPE-F12-B-10，VPE-F12C-10，VPE-F12-C-10，VPE-F12D-10，VPE-F12-D-10，VPE-F15A-10，VPE-F15-A-10，VPE-F15B-10，VPE-F15-B-10，VPE-F15C-10，VPE-F15-C-10，VPE-F15D-10，VPE-F15-D-10，VPE-F20A-10，VPE-F20-A-10，VPE-F20B-10，VPE-F20-B-10，VPE-F20B-X-10，VPE-F20C-10，VPE-F20-C-10，VPE-F20C-X-10，VPE-F20D-10，VPE-F20-D-10，VPE-F20D-X-10，VPE-F24A-10，VPE-F24-A-10，VPE-F24B-10，VPE-F24-B-10，VPE-F24C-10，VPE-F24-C-10，VPE-F24D-10，VPE-F24-D-10，VPE-F25A-10，VPE-F25-A-10，VPE-F25B-10，VPE-F25-B-10，VPE-F25C-10，VPE-F25-C-10，VPE-F25D-10，VPE-F25-D-10，VPE-F25D-25D-10，VPE-F30A-10，VPE-F30-A-10，VPE-F30B-10，VPE-F30-B-10，VPE-F30C-10，VPE-F30-C-10，VPE-F30D，VPE-F30D-10，VPE-F30-D-10，VPE-F35A-10，VPE-F35-A-10，VPE-F35B-10，VPE-F35-B-10，VPE-F35C-10，VPE-F35-C-10，VPE-F35D-10，VPE-F35-D-10，VPE-F40A-10，VPE-F40-A-10，VPE-F40B-10，VPE-F40-B-10，VPE-F40C-10，VPE-F40-C-10，VPE-F40-D-10，VPE-F45A-10，VPE-F45-A-10，VPE-F45B-10，VPE-F45-B-10，VPE-F45C-10，VPE-F45-C-10，VPE-F45D-10，VPE-F45-D-10，VPE-F8A-10，VPE-F8-A-10，VPE-F8B-10，VPE-F8-B-10，VPE-F8C-10，VPE-F8-C-10，VPE-F8D-10，VPE-F8-D-10，VPE-FD30-10
VPF-F15D-10，VPF-F40D-10
VPGE-F40D-PA-10
VPL2-40FA
VPOE-F30-D-10，VPOE-F40-D-10
VPVC-F12-A3-02，VPVC-F12-A4-02，VPVC-F20-A3-02，VPVC-F20-A4-02，VPVC-F30-A3-02，VPVC-F30-A4-02，VPVC-F40-A3-02，VPVC-F40-A4-02
VVPE-F08D-08D-10，VVPE-F12A/08A-10，VVPE-F12C-12C-10，VVPE-F12C-12C-10，VVPE-F12D-12D-10，VVPE-F15A/12A-10，VVPE-F15D-15D-10，VVPE-F20A-15A-10，VVPE-F20C-20C-10，VVPE-F20D-20D-10，VVPE-F25D-25D-10，VVPE-F30C-30C-10，VVPE-F30D-30D-10，VVPE-F40C-40C-10，VVPE-F40D-40D-10
VVP-VA1/F12/A1，VVP-VA1/F12/A2，VVP-VA1/F12/A3，VVP-VA1/F15/A3，VVP-VB1/F20A2，VVP-VB1/F20A3，VVP-VB1-F30A3，VVP-VB1-F40A3，VVP-VBB1-2020A3，VVP-VBB1-20A3，VVP-VBB2-3030A3，VVP-VBB2-30A3
總結分析單向調速閥和調速閥試驗
調速閥和單向調速閥出廠試驗，這類調速閥內部結構既有節流閥又有定差式減壓閥，因此它的調速特性不受負載突變的影響，就是液壓傳動系統工作壓力產生高壓或較低壓力時，這種液壓閥仍可保持調定的流量值。所以它適用于液壓系統載荷變化大，而要求運行穩定性高的液壓傳動系統。下面總結分析下調速閥和單向調速閥的試驗！
試驗項目
a.流量調節范圍
b.內泄漏量
c.進口壓力變化對流量的影響
d.出口壓力變化對流量的影響
e.油溫變化對流量的影響
f.動作可靠性
(一)流量調節范圍試驗
流量調節范圍試驗時以試驗液壓系統作試驗，將被試閥的進A與試驗臺A口連通，出油口與B口連接，將試驗臺的截止閥關閉打開，被試閥通過試驗流，經流量計回油箱。
1.試驗臺節流閥打開，被試閥進、出口壓差為最低工作壓力值。調節被試閥的調節手輪，從全開至全閉，再從全閉至全開，隨著開度大小的變化，通過流量計觀察流量變化情況。
2.測量流量調節范圍，反復試三次。流量應均勻變化。不得有斷流現象，調節流量應達到的出廠試驗技術指標規定值。
(二)內泄漏量試驗
調節被試閥的調節手輪至全閉位置，再調節溢流閥，使被試閥的進口壓力為公稱壓力值。然后調節被試閥的調節手輪，使被試閥開啟，再完全關閉。在被試閥的出油口測量內泄漏量，內泄漏量不得大于表出廠試驗技術指標。
(三)進口壓力變化對流量的影響
進口壓力變化對流量的影響試驗，被試閥的流量為最小穩定流量的1-2倍，調節檻流閥使被試閥的進口壓力為最低和最高工作壓力。試驗時在被試閥的進口為最低和最高工作壓力時的流量變化率。流量變化平應符合出廠試驗技術指標。
(四)出口壓力變化對流量的影響
出口壓力變化對流量的影響試驗時，通過被試閥的流量為最小穩定流量的1.2倍，調節濫流閥至被試閥的公稱壓力。再調節節流閥使被試閥的出口壓力為公稱壓力的5%和90%。試驗時在被試閥的出口為公稱壓力的5%和90%時的流量變化率。流量變化率應符合的規定值。
(五)溫度變化對流量的形響
溫度變化對流量影響的試驗時，將節流閥全打開，在室溫下調節溢流閥,使被試閥的進口壓力為公稱壓力的20%，并使通過被試閥的流量為最小穩定流量的1-2倍。使被試閥的進口油溫由20攝氏度漸漸提高到60攝氏度，每升高10'C測一次流量，試驗流量變化率。流量變化率的計算同上。溫度補償單向調速閥的流量變化率不得大于出廠試驗技術指標。
(六)動作可靠性試驗
動作可靠性試驗時，關閉節流閥調節溢流閥至被試閥的公稱壓力，將被試閥的行程閥芯壓至極限位置、保持三分鐘，去除外力后觀察被試閥芯的復位情況。僅對單向行程調速閥試驗。行程閥芯的復位應迅速，不得有卡死現象。
