液壓油缸速度、順序控制問題分析
液壓油缸速度和順序同時控制的問題。
(1)順序閥的控制方式問題
同時進行速度和順序控制的回路，順序閥的控制方式應慎重考慮。

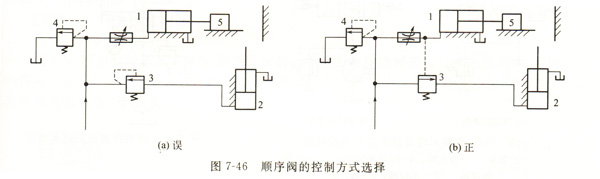

例如：設計要求：夾緊缸1把工件5夾緊后，進給缸2才能動作，并且要求缸1速度能夠調節。圖7-46(a)要通過節流閥對缸l進行速度控制，壓力閥4必然是溢流閥（常開壓力閥），則回路一定是一恒壓回路，其壓力Pi是由閥4調定的。這樣，順序閥3的開啟壓力p2只能是p2≤pl，于是缸2只能先動作或和缸1-起動作（暫不考慮兩缸的負載差異），達不到預想的目的。圖7-46(b)的順序閥內控方式改為外控方式，即二次（控制）壓不是由一次壓引出，而是由節流閥出口引出。這樣當缸1在運動過程中，由于節流閥必然存在壓差，二次壓總小于一次壓，直到缸1夾緊工件停止運動，二次壓才等于一次壓，缸2才開始動作，實現所要求的順序動作。
(2)溢流閥和順序閥調節參數不當導致順序動作達不到要求

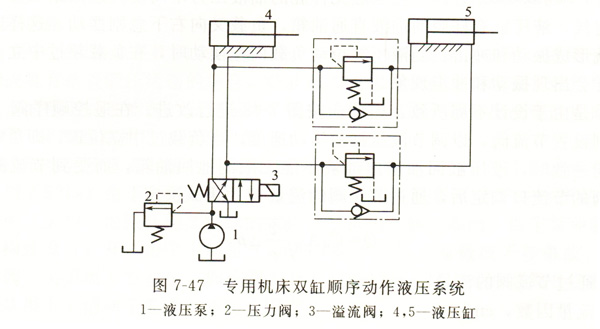

如圖7-47所示為專用機床雙缸順序動作液壓系統。由于溢流閥和順序閥調節參數不當，導致液壓缸4運動速度能達到設計值，而液壓缸5的速度比預定的低。產生上述問題的原因是：由于壓力閥2在不該開啟時開啟，將泵的流量分流了，即溢流閥3調定的開啟壓力值低于順序閥通過液壓泵全部流量時的最高壓力值，或溢流閥3調定的開啟壓力值等于或略高于順序閥開啟后通過液壓泵全部流量時的最高壓力值， 液壓缸不能全速運行或速度時大時小，因此，要將溢流閥3的壓力調到比順序閥開啟后的最高壓力高0. 5—0. 8MPa，系統出現的問題便可解決。
