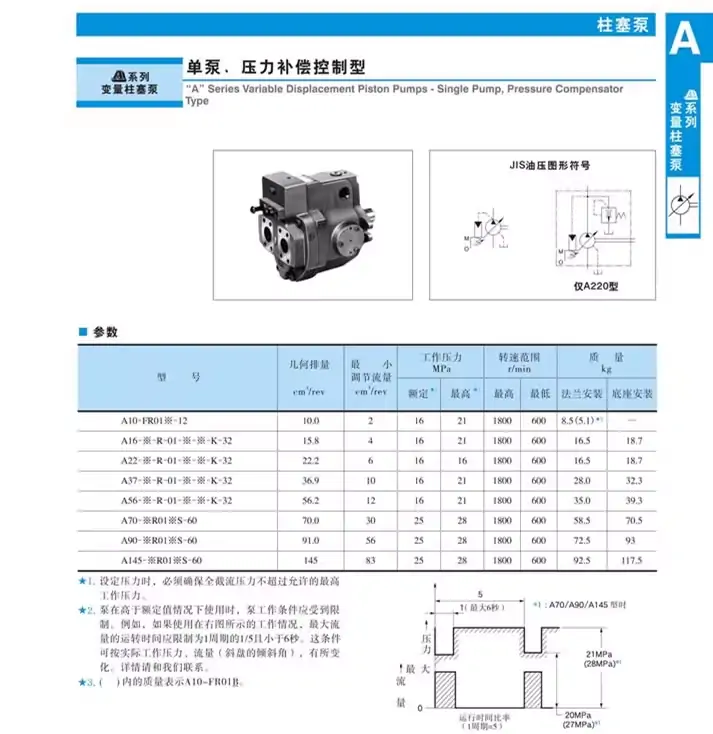

FUOU歐福變量柱塞泵/V38A2RX V8A-1RX-95V70A3RX-60液壓油泵
1/2HP 0.37KW，1/4HP0.19KW，10HP 7.5KW，15HP 11KW，1HP 0.75KW，1HP 0.75KW，20HP 15KW，2HP 1.5KW，2HP 1.5KW4P，2HP0.37KW，3HP 2.25KW，3HP2.25KW，5HP 3.75KW，5HP3.75KW，7.5HP 5.5KW，7.5HP 5.6KW
D4-02-2B2，D4-02-2D2，D4-02-3C2，D4-02-3C4，D4-02-3C60，D4-03-2B2，D4-03-2D2，D4-03-3C2，D4-03-3C4，D4-03-3C60，D4-04-2B2，D4-04-2B-AC，D4-04-2B-DC，D4-04-2D2，D4-04-3C2，D4-04-3C3，D4-04-3C4，D4-04-3C60，D4-04-3C-AC，D4-04-3C-DC，D4-06-2B2，D4-06-2B-AC，D4-06-2B-DC，D4-06-2D2，D4-06-3C2，D4-06-3C3，D4-06-3C4，D4-06-3C60，D4-06-3C-AC，D4-06-3C-DC，D4-10-2B2，D4-10-2B-AC，D4-10-2B-DC，D4-10-2D2.，D4-10-3C2，D4-10-3C3，D4-10-3C4，D4-10-3C60，D4-10-3C-AC，D4-10-3C-DC，D5-02-2B2，D5-02-2D2，D5-02-3C2，D5-02-3C4，D5-02-3C60，D5-03-2B2，D5-03-2D2，D5-03-3C2，D5-03-3C4，D5-03-3C60，D5-04-2B2，D5-04-2B-AC，D5-04-2B-DC，D5-04-3C2，D5-04-3C4，D5-04-3C60，D5-04-3C-AC，D5-04-3C-DC，D5-06-2B2，D5-06-2B-AC，D5-06-2B-DC，D5-06-3C2，D5-06-3C4，D5-06-3C60，D5-06-3C-AC，D5-06-3C-DC，D5-10-2B2，D5-10-2B-AC，D5-10-2B-DC，D5-10-3C2，D5-10-3C4，D5-10-3C60，D5-10-3C-AC，D5-10-3C-DC，DSG-01-2B2，DSG-01-2D2，DSG-01-3C2，DSG-01-3C4，DSG-01-3C60，DSG-03-2B2，DSG-03-3C2，DSG-03-3C4，DSG-03-3C60
EBG-03-C ，EBG-03-H ，EBG-06-C ，EBG-06-H
EDG-01-A45，EDG-01-A70，EDG-01-C，EDG-01-H
EFBG-03-125-C，EFBG-03-125-H，EFBG-03-160-C，EFBG-03-160-H，EFBG-03-320-H ，EFBG-03-60-C，EFBG-03-60-H，EFBG-06-250-C ，EFBG-06-250-H ，EFBG-06-320-C ，EFBG-10-500-C ，EFBG-10-500-H
P08-A0-F-R-01，P08-A1-F-R-01，P08-A2-F-R-01，P08-A3-F-R-01，P08-B0-F-R-01，P08-B1-F-R-01，P08-B2-F-R-01，P08-B3-F-R-01，P08-C0-F-R-01，P08-C1-F-R-01，P08-C2-F-R-01，P08-C3-F-R-01，P08-D0-F-R-01，P08-D1-F-R-01，P08-D2-F-R-01，P08-D3-F-R-01，P08-E0-F-R-01，P08-E1-F-R-01，P08-E2-F-R-01，P08-E3-F-R-01，P08-HL0-F-R-01，P08-HL1-F-R-01，P08-HL2-F-R-01，P08-HL3-F-R-01
P100-A1-F-R-01，P100-A3-F-R-01，P100-A4-F-R-01，P100-B1-F-R-01，P100-B3-F-R-01，P100-B4-F-R-01，P100-C1-F-R-01，P100-C3-F-R-01，P100-C4-F-R-01，P100-D1-F-R-01，P100-D3-F-R-01，P100-D4-F-R-01，P100-E1-F-R-01，P100-E3-F-R-01，P100-E4-F-R-01，P100-HL1-F-R-01，P100-HL3-F-R-01，P100-HL4-F-R-01
P16-A0-F-R-01，P16-A1-F-R-01，P16-A2-F-R-01，P16-A3-F-R-01，P16-B0-F-R-01，P16-B1-F-R-01，P16-B2-F-R-01，P16-B3-F-R-01，P16-C0-F-R-01，P16-C1-F-R-01，P16-C2-F-R-01，P16-C3-F-R-01，P16-D0-F-R-01，P16-D1-F-R-01，P16-D2-F-R-01，P16-D3-F-R-01，P16-E0-F-R-01，P16-E1-F-R-01，P16-E2-F-R-01，P16-E3-F-R-01，P16-HL0-F-R-01，P16-HL1-F-R-01，P16-HL2-F-R-01，P16-HL3-F-R-01
P22-A0-F-R-01，P22-A1-F-R-01，P22-A2-F-R-01，P22-A3-F-R-01，P22-B0-F-R-01，P22-B1-F-R-01，P22-B2-F-R-01，P22-B3-F-R-01，P22-C0-F-R-01，P22-C1-F-R-01，P22-C2-F-R-01，P22-C3-F-R-01，P22-D0-F-R-01，P22-D1-F-R-01，P22-D2-F-R-01，P22-D3-F-R-01，P22-E0-F-R-01，P22-E1-F-R-01，P22-E2-F-R-01，P22-E3-F-R-01，P22-HL0-F-R-01，P22-HL1-F-R-01，P22-HL2-F-R-01，P22-HL3-F-R-01
P36-A0-F-R-01，P36-A1-F-R-01，P36-A2-F-R-01，P36-A3-F-R-01，P36-B0-F-R-01，P36-B1-F-R-01，P36-B2-F-R-01，P36-B3-F-R-01，P36-C0-F-R-01，P36-C1-F-R-01，P36-C21-F-R-01，P36-C3-F-R-01，P36-D0-F-R-01，P36-D1-F-R-01，P36-D21-F-R-01，P36-D3-F-R-01，P36-E0-F-R-01，P36-E1-F-R-01，P36-E21-F-R-01，P36-E3-F-R-01，P36-HL0-F-R-01，P36-HL1-F-R-01，P36-HL21-F-R-01，P36-HL3-F-R-01
P46-A0-F-R-01，P46-A1--F-R-01，P46-A2-F-R-01，P46-A3-F-R-01，P46-B0-F-R-01，P46-B1--F-R-01，P46-B2-F-R-01，P46-B3-F-R-01，P46-C0-F-R-01，P46-C1--F-R-01，P46-C2-F-R-01，P46-C3-F-R-01，P46-D0-F-R-01，P46-D1--F-R-01，P46-D2-F-R-01，P46-D3-F-R-01，P46-E0-F-R-01，P46-E1--F-R-01，P46-E2-F-R-01，P46-E3-F-R-01，P46-HL0-F-R-01，P46-HL1--F-R-01，P46-HL2-F-R-01，P46-HL3-F-R-01
P70-A1-F-R-01，P70-A3-F-R-01，P70-A4-F-R-01，P70-B1-F-R-01，P70-B3-F-R-01，P70-B4-F-R-01，P70-C1-F-R-01，P70-C3-F-R-01，P70-C4-F-R-01，P70-D1-F-R-01，P70-D3-F-R-01，P70-D4-F-R-01，P70-E1-F-R-01，P70-E3-F-R-01，P70-E4-F-R-01，P70-HL1-F-R-01，P70-HL3-F-R-01，P70-HL4-F-R-01
PP100-A1-F-R-2A+P08-A1-S，PP100-A1-F-R-2A+P16-A1-S，PP100-A1-F-R-2A+P22-A1-S，PP100-A1-F-R-2B+P36-A1-S，PP100-A1-F-R-2B+P46-A1-S，PP100-A2-F-R-2A+P08-A2-S，PP100-A2-F-R-2A+P16-A2-S，PP100-A2-F-R-2A+P22-A2-S，PP100-A2-F-R-2B+P36-A2-S，PP100-A2-F-R-2B+P46-A2-S，PP100-A3-F-R-2A+P08-A3-S，PP100-A3-F-R-2A+P16-A3-S，PP100-A3-F-R-2A+P22-A3-S，PP100-A3-F-R-2B+P36-A3-S，PP100-A3-F-R-2B+P46-A3-S
PP16-A1-F-R-2A+P08-A1-S，PP16-A1-F-R-2A+P16-A1-S，PP16-A2-F-R-2A+P08-A2-S，PP16-A2-F-R-2A+P16-A2-S，PP16-A3-F-R-2A+P08-A3-S，PP16-A3-F-R-2A+P16-A3-S
PP22-A1-F-R-2A+P08-A1-S，PP22-A1-F-R-2A+P16-A1-S，PP22-A1-F-R-2A+P22-A1-S，PP22-A2-F-R-2A+P08-A2-S，PP22-A2-F-R-2A+P16-A2-S，PP22-A2-F-R-2A+P22-A2-S，PP22-A3-F-R-2A+P08-A3-S，PP22-A3-F-R-2A+P16-A3-S，PP22-A3-F-R-2A+P22-A3-S
PP36-A1-F-R-2A+P16-A1-S，PP36-A1-F-R-2A+P22-A1-S，PP36-A2-F-R-2A+P16-A2-S，PP36-A2-F-R-2A+P22-A2-S，PP36-A3-F-R-2A+P16-A3-S，PP36-A3-F-R-2A+P22-A3-S
PP46-A1-F-R-2A+P16-A1-S，PP46-A1-F-R-2A+P22-A1-S，PP46-A2-F-R-2A+P16-A2-S，PP46-A2-F-R-2A+P22-A2-S，PP46-A3-F-R-2A+P16-A3-S，PP46-A3-F-R-2A+P22-A3-S
PP70-A1-F-R-2A+P08-A1-S，PP70-A1-F-R-2A+P16-A1-S，PP70-A1-F-R-2A+P22-A1-S，PP70-A1-F-R-2B+P36-A1-S，PP70-A1-F-R-2B+P46-A1-S，PP70-A2-F-R-2A+P08-A2-S，PP70-A2-F-R-2A+P16-A2-S，PP70-A2-F-R-2A+P22-A2-S，PP70-A2-F-R-2B+P36-A2-S，PP70-A2-F-R-2B+P46-A2-S，PP70-A3-F-R-2A+P08-A3-S，PP70-A3-F-R-2A+P16-A3-S，PP70-A3-F-R-2A+P22-A3-S，PP70-A3-F-R-2B+P36-A3-S，PP70-A3-F-R-2B+P46-A3-S
VP-08F-A1，VP-08-FA1，VP-08F-A2，VP-08-FA2，VP-08F-A3，VP-08-FA3，VP-08L-A1，VP-08L-A2，VP-08L-A3
VP-12F-A1，VP-12-FA1，VP-12F-A2，VP-12F-A3，VP-12L-A1，VP-12L-A2，VP-12L-A3
VP-15F-A1，VP-15-FA1，VP-15F-A2，VP-15F-A3，VP-15L-A1，VP-15L-A2，VP-15L-A3
VP-20-FA，VP-20F-A1，VP-20F-A2，VP-20-FA2，VP-20F-A3，VP-20L-A1，VP-20L-A2，VP-20L-A3
VP-24F-A1，VP-24F-A2，VP-24F-A3，VP-24L-A1，VP-24L-A2，VP-24L-A3
VP-25F-A1，VP-25F-A2，VP-25F-A3，VP-25L-A1，VP-25L-A2，VP-25L-A3
VP-26F-A1，VP-26F-A2，VP-26F-A3，VP-26L-A1，VP-26L-A2，VP-26L-A3
VP-30F-A1，VP-30-FA1，VP-30F-A2，VP-30F-A3，VP-30-FA3，VP-30L-A1，VP-30L-A2，VP-30L-A3
VP-40F-A1，VP-40-FA1，VP-40F-A3，VP-40L-A1，VP-40L-A2，VP-40L-A3
VP-45F-A1，VP-45F-A2，VP-45F-A3，VP-45L-A1，VP-45L-A2，VP-45L-A3，，
液壓系統壓力如何檢測？
液壓系統在安裝、調試和使用維修過程中，其壓力值達不到原有的技術指標，會使液壓執行元件液壓缸或液壓馬達的力、力矩、速度和轉速下降，影響了設備的力學性能，因此需要檢測液壓系統各點的壓力，為分析故障原因提供可靠的依據。那么液壓系統壓力該如何檢測呢？下面蘇州逐利給大家概括一下。
1．靜壓力或平均壓力的檢測
因?yàn)橐簤合到y(tǒng)的工作負載要求不同、元件的壓力損失不同、管路的損失不同，液壓系統各部分的壓力也不同。比如減壓支路或者增壓支路與其他支路的壓力不同，泵、閥、執行器等元件的進出口壓力也不同。另外，由于管路的沿程壓力損失、局部壓力損失以及管接頭壓力損失等，使得系統壓力逐步下降，各處的壓力也不相同。因此應根據各部分實際壓力的大小，正確選擇不同壓力等級的測試元件。
靜壓力或平均壓力的檢測一般采用機械式壓力表，選擇壓力表時，檢測對象的最高壓力不應超過最大量程的70%。如檢測的壓力波動較大，可選用耐震壓力表。耐震壓力表的殼體制成全密封結構，且在殼體內填充阻尼油，由于其阻尼作用可以使用在工作環境振動較大或介質壓力（載荷）脈動較大的測量場所。
壓力表的接口端面一般都有一個很小的節流螺釘，調整節流螺釘也可以對壓力油起阻尼作用，以提高壓力表的使用壽命。對那些壓力波動大，但不需要連續觀察的測壓點，可以安裝壓力表開關。旋轉壓力表開關的手輪可以關閉或調整進入壓力表的流量，起到截止或節流的作用。
國產壓力表的表面公稱直徑分別為60、100、150、200、250( mm)，現場檢測一般選用60 mm或100 mm表面的壓力表。
2．瞬時壓力或動態壓力的檢測
瞬時壓力或動態壓力的檢測一般采用壓力傳感器或壓力變送器，傳統的測試方法是將壓力傳感器采集的信號通過動態應變儀放大，然后輸入光線示波器或磁帶記錄儀記錄。動態應變儀放大后的信號亦可經過A/D模數轉換板輸入計算機處理。
壓力變送器由壓力傳感器和專用放大電路組合而成，可取代動態應變儀將壓力信號轉變成4～20 mA DC信號輸出。通過A/D轉換器將解調器的電流轉換成數字信號，其值可被微處理器用來判定輸入壓力值。數字式壓力變送控制器能將被測壓力值就地?cái)?shù)字顯示并能轉換成4～20 mA標準直流電流信號，用于實現生產過程的遙測和遙控的目的。
3．測壓點與測壓裝置
測壓點的位置應選擇在離所測元件最近的地方，同時考慮安裝與拆卸是否方便。檢測時將原有接頭更換成三通接頭，用來連接檢測儀表。有些液壓元件本身就有許多加工用的工藝孔，卸掉堵塞就可以直接安裝檢測儀表了。如果安裝時對工藝孔的通路不熟悉，可用吹氣或吹煙的方法檢查其是否與需要檢測的油路相通。
需要經常檢測的液壓系統應配置專用的微型測壓裝置，并在各測壓點設置微型測壓接頭，這種接頭帶有單向閥，類似于快速接頭，使用時擰開防護罩插進去即可，拔出后單向閥自動關閉油路。
4．壓力檢測設備的標定
各種壓力表、壓力傳感器和壓力變送器在測試前都應進行校驗或標定，一般壓力表在標準壓力計上校驗即可，壓力傳感器和壓力變送器的標定方法如下。
①壓力傳感器和壓力變送器容易受溫度、磁場和振動等因素的干擾，動態應變儀和光線示波器等二次儀表的衰減和靈敏度也受其影響。因此標定與檢測應在同等條件下進行，并盡量縮短兩者之間的間隔時間。
②各種壓力傳感器和壓力變送器都存在線性度問題，標定時應檢查分析標定數據，確保線性度在規定的范圍之內。
③壓力的標定可以選用活塞式壓力計，標定時根據所測壓力的大小選擇標定范圍，最大標定壓力值應高于所測壓力的最大值，標定時由小到大逐步提高壓力等級，如最大標定壓力值定為35 MPa，則每增加5 MPa記錄一次，共記錄7次即可。然后根據光高或電流的大小計算出單位壓力標定系數。
④壓力傳感器和壓力變送器是比較精密、價格昂貴又容易損壞的儀器，因此在液壓系統測試前就應進行標定，否則在測試中容易對儀器造成損壞，同時也影響檢測結果的準確性。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.xiaoyi6.cn/yyyb/636.html
