AIGES磁性開關MODEL：HX-11R DC/AC 5-240V 100MA 10W 感應器

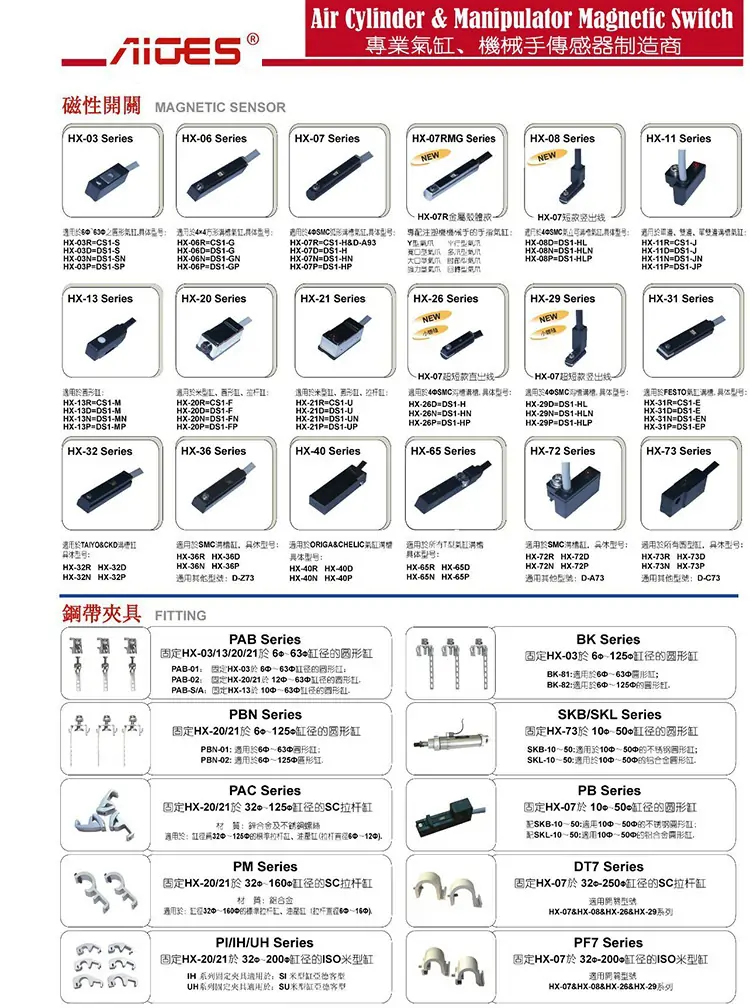

AIGES磁性開關HX-01系列有：HX-01R,HX-01RD,HX-01N,HX-01P;
AIGES磁性開關HX-02系列有：HX-02R,HX-02RD, HX-02N,HX-02P;
AIGES磁性開關HX-03系列有：HX-03R,HX-03RD,HX-03N,HX-03P;
AIGES磁性開關HX-04系列有：HX-04R,HX-04RD,HX-04N,HX-04P;
AIGES磁性開關HX-05系列有：HX-05R,HX-05RD,HX-05N,HX-05P;
AIGES磁性開關HX-06系列有：HX-06R,HX-06RD,HX-06N,HX-06P;
AIGES磁性開關HX-07系列有：HX-07R,HX-07RD,HX-07N,HX-07P;
AIGES磁性開關HX-08系列有：HX-08R,HX-08RD,HX-08N,HX-08P;
AIGES磁性開關HX-09系列有：HX-09R,HX-09RD,HX-09N,HX-09P;
AIGES磁性開關HX-10系列有：HX-10R,HX-10RD,HX-10N,HX-10P;
AIGES磁性開關HX-11系列有：HX-11R,HX-11RD,HX-11N,HX-11P;
AIGES磁性開關HX-12系列有：HX-12R,HX-12RD,HX-12N,HX-12P;
AIGES磁性開關HX-13系列有：HX-13R,HX-13RD,HX-13N,HX-13P;
AIGES磁性開關HX-14系列有：HX-14R,HX-04RD,HX-14N,HX-14P;
AIGES磁性開關HX-15系列有：HX-15R,HX-15RD,HX-15N,HX-15P;
AIGES磁性開關HX-16系列有：HX-16R,HX-16RD,HX-16N,HX-16P;
AIGES磁性開關HX-17系列有：HX-17R,HX-17RD,HX-17N,HX-17P;
AIGES磁性開關HX-18系列有：HX-18R,HX-18RD,HX-18N,HX-18P;
AIGES磁性開關HX-19系列有：HX-19R,HX-19RD,HX-19N,HX-19P;
AIGES磁性開關HX-20系列有：HX-20R,HX-20RD,HX-20N,HX-20P;
AIGES磁性開關HX-21系列有：HX-21R,HX-21RD,HX-21N,HX-21P;
AIGES磁性開關HX-22系列有：HX-22R,HX-22RD,HX-22N,HX-22P;
AIGES磁性開關HX-23系列有：HX-23R,HX-23RD,HX-23N,HX-23P;
AIGES磁性開關HX-24系列有：HX-24R,HX-24RD,HX-24N,HX-24P;
AIGES磁性開關HX-25系列有：HX-25R,HX-25RD,HX-25N,HX-25P;
AIGES磁性開關HX-26系列有：HX-26R,HX-26RD,HX-26N,HX-26P;
AIGES磁性開關HX-27系列有：HX-27R,HX-27RD,HX-27N,HX-27P;
AIGES磁性開關HX-28系列有：HX-28R,HX-28RD,HX-28N,HX-28P;
AIGES磁性開關HX-29系列有：HX-29R,HX-29RD,HX-29N,HX-29P;
AIGES磁性開關HX-30系列有：HX-30R,HX-30RD,HX-30N,HX-30P;
AIGES磁性開關HX-31系列有：HX-31R,HX-31RD,HX-31N,HX-31P;
AIGES磁性開關HX-32系列有：HX-32R,HX-32RD,HX-32N,HX-32P;
AIGES磁性開關HX-33系列有：HX-33R,HX-33RD,HX-33N,HX-33P;
AIGES 接近開關HX-34系列有：HX-34R,HX-34RD,HX-34N,HX-34P;
AIGES磁性開關HX-35系列有：HX-35R,HX-35RD,HX-35N,HX-35P;
AIGES磁性開關HX-36系列有：HX-36R,HX-36RD,HX-36N,HX-36P;
AIGES磁性開關HX-37系列有：HX-37R,HX-37RD,HX-37N,HX-37P;
AIGES磁性開關HX-38系列有：HX-38R,HX-38RD,HX-38N,HX-38P;
AIGES磁性開關HX-39系列有：HX-39R,HX-39RD,HX-39N,HX-39P;
AIGES磁性開關HX-40系列有：HX-40R,HX-40RV,HX-40RD,HX-40N,HX-40P;
AIGES磁性開關HX-41系列有：HX-41R,HX-41RV,HX-41RD,HX-41N,HX-41P;
AIGES磁性開關HX-42系列有：HX-42R,HX-42RV,HX-42RD,HX-42N,HX-42P;
AIGES磁性開關HX-43系列有：HX-43R,HX-43RV,HX-43RD,HX-43N,HX-43P;
AIGES磁性開關HX-44系列有：HX-44R,HX-44RV,HX-44RD,HX-44N,HX-44P;
AIGES磁性開關HX-50系列有：HX-50R,HX-50RV,HX-50RD,HX-50N,HX-50P;
AIGES磁性開關HX-51系列有：HX-51R,HX-51RV,HX-51RD,HX-51N,HX-51P;
AIGES磁性開關HX-70系列有：HX-70R,HX-70RV,HX-70RD,HX-70N,HX-70P;
AIGES磁性開關HX-71系列有：HX-71R,HX-71RV,HX-71RD,HX-71N,HX-71P;
AIGES磁性開關HX-72系列有：HX-72R,HX-72RD,HX-72RD,HX-72N,HX-72P;
液壓系統電液伺服閥的選用

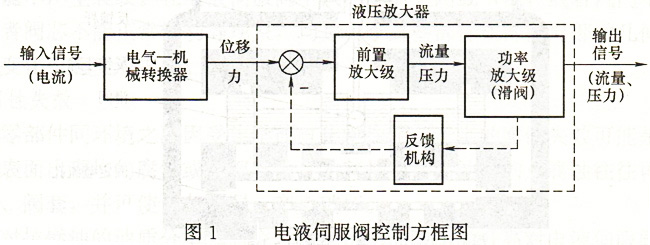

電液伺服閥由電氣一機械轉換器和液壓系統放大器構成，如圖1所示。電氣一機械轉換器是將電信號轉換成機械位移；液壓放大器是將電氣一機械轉換器輸出的機械位移放大后推動閥芯運動，液壓放大器由前置放大級和功率放大級組成，前置放大級采用滑閥、噴嘴擋板閥或射流管閥，功率級采用滑閥形式。
電液伺服閥分為單級、二級和三級。單級電液伺服閥直接由力馬達或力矩馬達驅動滑閥閥芯，用于壓力低于6. 3MPa、流量小于4L/min和負載變化小的系統；二級電液伺服閥有兩級液壓放大器，用于流量小于200L/min的系統；三級電液伺服閥可輸出更大的流量和功率。
選用伺服閥要依據伺服閥的特點和系統性能要求。伺服閥最大的弱點是抗污染能力差，過濾器的顆粒粒度必須小于3um。伺服閥側重應用在動態精度和控制精度高、抗干擾能力強的閉環系統中，對動態精度要求一般的液壓系統可用比例閥。
從響應速度優先的原則考慮，伺服閥的前置級優先選擇噴嘴擋板閥，其次是射流管閥，最后是滑閥；從功率考慮，應首先選擇射流管閥壓力效率和容積效率在70%以上，然后選擇滑閥和噴嘴擋板閥；從抗污染和可靠性方面考慮，射流管閥的通徑大，抗污染能力強，可延長系統無故障工作時間；從性能穩定方面考慮，射流管閥的磨蝕是對稱的，不會引起零漂，性能穩定，壽命長；滑閥的開口形式一般選擇零開口結構；伺服閥規格由系統的功率和流量決定，并留有15%～30%的流量裕度；伺服閥的頻寬按照伺服系統頻寬的5倍選擇，以減少對系統響應特性的影響，但不要過寬，否則系統抗干擾能力減小；伺服閥在安裝時，閥芯應處于水平位置，管路采用鋼管連接，安裝位置盡可能靠近執行器；伺服閥有2個線圈，接法有單線圈、雙線圈，串聯、并聯和差動等方式。使用時要注意；伺服閥正式安裝前，管路要接入精密過濾器，用60℃的工作油運行清洗lh;伺服閥若在使用中出現振蕩現象，可通過改變管路的長度、連接板或 液壓系統執行器的安裝形式消除；為了減小和消除伺服閥閥芯與閥套的間隙，防止滑閥卡死或堵塞，在伺服閥輸入信號上疊加一個高頻低幅值的顫振信號。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.xiaoyi6.cn/kg/539.html
