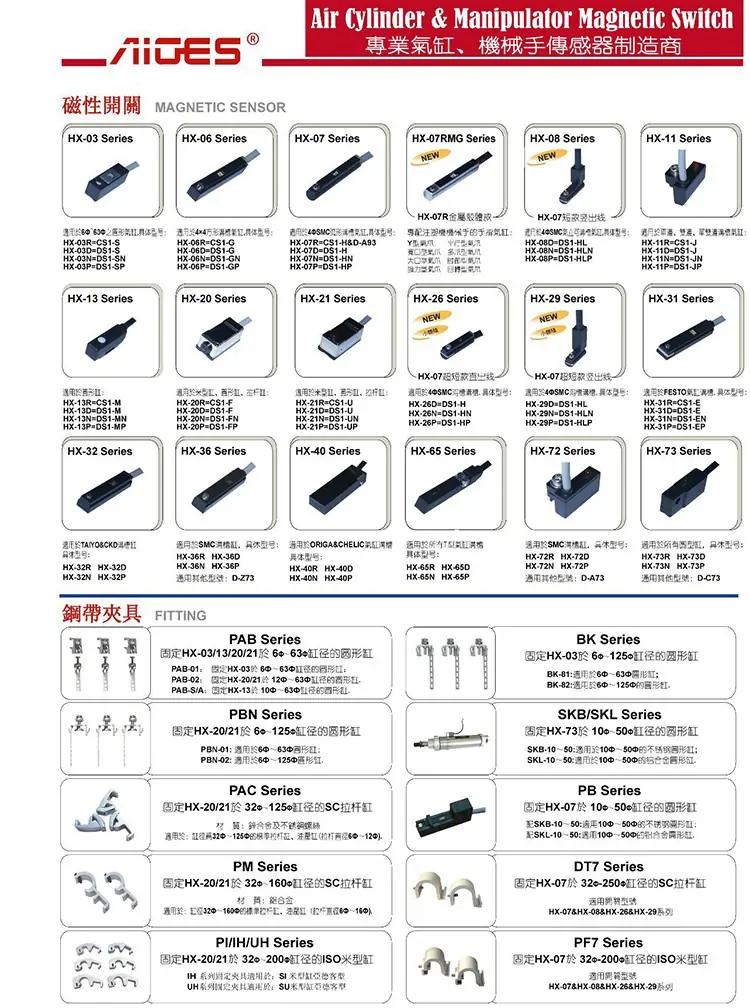

AIGES磁性開關HX-07R HX-03R HX-11R HX-20R HX-21R HX-31R
AIGES磁性開關HX-01系列有：HX-01R,HX-01RD,HX-01N,HX-01P;
AIGES磁性開關HX-02系列有：HX-02R,HX-02RD, HX-02N,HX-02P;
AIGES磁性開關HX-03系列有：HX-03R,HX-03RD,HX-03N,HX-03P;
AIGES磁性開關HX-04系列有：HX-04R,HX-04RD,HX-04N,HX-04P;
AIGES磁性開關HX-05系列有：HX-05R,HX-05RD,HX-05N,HX-05P;
AIGES磁性開關HX-06系列有：HX-06R,HX-06RD,HX-06N,HX-06P;
AIGES磁性開關HX-07系列有：HX-07R,HX-07RD,HX-07N,HX-07P;
AIGES磁性開關HX-08系列有：HX-08R,HX-08RD,HX-08N,HX-08P;
AIGES磁性開關HX-09系列有：HX-09R,HX-09RD,HX-09N,HX-09P;
AIGES磁性開關HX-10系列有：HX-10R,HX-10RD,HX-10N,HX-10P;
AIGES磁性開關HX-11系列有：HX-11R,HX-11RD,HX-11N,HX-11P;
AIGES磁性開關HX-12系列有：HX-12R,HX-12RD,HX-12N,HX-12P;
AIGES磁性開關HX-13系列有：HX-13R,HX-13RD,HX-13N,HX-13P;
AIGES磁性開關HX-14系列有：HX-14R,HX-04RD,HX-14N,HX-14P;
AIGES磁性開關HX-15系列有：HX-15R,HX-15RD,HX-15N,HX-15P;
AIGES磁性開關HX-16系列有：HX-16R,HX-16RD,HX-16N,HX-16P;
AIGES磁性開關HX-17系列有：HX-17R,HX-17RD,HX-17N,HX-17P;
AIGES磁性開關HX-18系列有：HX-18R,HX-18RD,HX-18N,HX-18P;
AIGES磁性開關HX-19系列有：HX-19R,HX-19RD,HX-19N,HX-19P;
AIGES磁性開關HX-20系列有：HX-20R,HX-20RD,HX-20N,HX-20P;
AIGES磁性開關HX-21系列有：HX-21R,HX-21RD,HX-21N,HX-21P;
AIGES磁性開關HX-22系列有：HX-22R,HX-22RD,HX-22N,HX-22P;
AIGES磁性開關HX-23系列有：HX-23R,HX-23RD,HX-23N,HX-23P;
AIGES磁性開關HX-24系列有：HX-24R,HX-24RD,HX-24N,HX-24P;
AIGES磁性開關HX-25系列有：HX-25R,HX-25RD,HX-25N,HX-25P;
AIGES磁性開關HX-26系列有：HX-26R,HX-26RD,HX-26N,HX-26P;
AIGES磁性開關HX-27系列有：HX-27R,HX-27RD,HX-27N,HX-27P;
AIGES磁性開關HX-28系列有：HX-28R,HX-28RD,HX-28N,HX-28P;
AIGES磁性開關HX-29系列有：HX-29R,HX-29RD,HX-29N,HX-29P;
AIGES磁性開關HX-30系列有：HX-30R,HX-30RD,HX-30N,HX-30P;
AIGES磁性開關HX-31系列有：HX-31R,HX-31RD,HX-31N,HX-31P;
AIGES磁性開關HX-32系列有：HX-32R,HX-32RD,HX-32N,HX-32P;
AIGES磁性開關HX-33系列有：HX-33R,HX-33RD,HX-33N,HX-33P;
AIGES 接近開關HX-34系列有：HX-34R,HX-34RD,HX-34N,HX-34P;
AIGES磁性開關HX-35系列有：HX-35R,HX-35RD,HX-35N,HX-35P;
AIGES磁性開關HX-36系列有：HX-36R,HX-36RD,HX-36N,HX-36P;
AIGES磁性開關HX-37系列有：HX-37R,HX-37RD,HX-37N,HX-37P;
AIGES磁性開關HX-38系列有：HX-38R,HX-38RD,HX-38N,HX-38P;
AIGES磁性開關HX-39系列有：HX-39R,HX-39RD,HX-39N,HX-39P;
AIGES磁性開關HX-40系列有：HX-40R,HX-40RV,HX-40RD,HX-40N,HX-40P;
AIGES磁性開關HX-41系列有：HX-41R,HX-41RV,HX-41RD,HX-41N,HX-41P;
AIGES磁性開關HX-42系列有：HX-42R,HX-42RV,HX-42RD,HX-42N,HX-42P;
AIGES磁性開關HX-43系列有：HX-43R,HX-43RV,HX-43RD,HX-43N,HX-43P;
AIGES磁性開關HX-44系列有：HX-44R,HX-44RV,HX-44RD,HX-44N,HX-44P;
AIGES磁性開關HX-50系列有：HX-50R,HX-50RV,HX-50RD,HX-50N,HX-50P;
AIGES磁性開關HX-51系列有：HX-51R,HX-51RV,HX-51RD,HX-51N,HX-51P;
AIGES磁性開關HX-70系列有：HX-70R,HX-70RV,HX-70RD,HX-70N,HX-70P;
AIGES磁性開關HX-71系列有：HX-71R,HX-71RV,HX-71RD,HX-71N,HX-71P;
AIGES磁性開關HX-72系列有：HX-72R,HX-72RD,HX-72RD,HX-72N,HX-72P;
液壓系統雙聯葉片泵損壞原因與分析
某液壓系統雙聯葉片泵的性能參數：壓力70kg/cm2，流量148L/min、112L/min。該泵在運行十幾年后，壓力下降，噪聲增大，吸不上油，無法正常運行，而換上的新泵使用不到一年就出現同樣的故障。為何會這樣？本文給大家分析一下。
（一）原液壓泵解剖現象及損壞原因分析

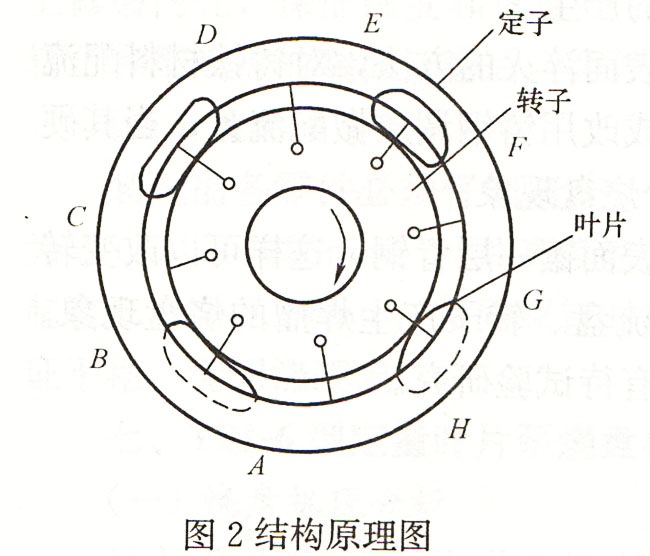

將損壞的液壓泵進行解剖，發現定子曲線內表面嚴重磨損（見圖2）。定子由合金鋼制成，其內表面由四段圓弧及四段過渡曲線組成，滑道曲面經硬化處理（滲碳或氮化）并磨光，以承受葉片端部的滑磨及接觸應力。葉片由熱處理后具有高硬度的鋼材制成，其與滑道接觸的一端通常制成光滑的圓角。解剖發現排油區AB、EF兩段弧磨損最為嚴重，已磨出溝槽，葉片前端（與定子接觸端）有摩擦亮痕。
由圖2知排油區為AB、EF，吸油區為CD、GH（按葉片轉動方向）。在排油區，葉片根部通有液壓油，以保證葉片頂部與定子內表面可靠接觸，從葉片徑向運動看，葉片在AB、EF、CD、GH四段有徑向加速度存在，在此圓弧與過渡曲線相連點（即A、B、C、D、E、F、G、H點）處有徑向速度突變，不同程度存在柔性沖擊，如果液壓泵吸、排油不暢，吸空斷油，將導致潤滑油膜發生破壞而產生干摩擦，若無介質將摩擦產生的熱量帶走，液壓泵將出現內泄增加、壓力下降、氣穴、噪聲等故障現象的惡性循環而榀壞液壓泵。
同時，該液壓泵吸油不暢，致使葉片與定子內表面接觸油膜發生了破壞，相對滑動面形成了強烈干摩擦，AB、EF兩端排油區尤為嚴重，產生了大量的熱量且無法及時散開（液壓泵外殼燙手），致使油溫劇升，從而使葉片與定子接觸表面軟化，黏結撕裂而形成溝槽，惡性循環的結果導致液壓泵內泄增加、排量減少、氣穴，而產生噪聲、壓力下降及不能滿足設備正常運行的使用要求。
該機主液壓系統有4臺主液壓泵、4臺供油液壓泵和該葉片泵安裝在高位放置的油箱上，因而油箱上振動較大，造成葉片泵徑向力增加，破壞了徑向力平衡和葉片與定子曲面的油膜密封。另一方面，油冷卻器的冷卻性能降低，相對地增加油箱散熱效果，因而只將油箱內的液壓油添加到略高于最低油位。關鍵的原因是葉片泵本身吸油能力較差，再降低液面致使葉片泵的吸油發生吸空，吸油腔已產生嚴重負壓導致氣穴現象而產生氣泡，氣泡的存在使葉片與定子之間失去保護油膜，介質不足使葉片的徑向力平衡狀態發生改變、摩擦加劇、噪聲增大、產生熱量，這種惡性循環的結果進一步使吸排油完全中斷，損壞液壓泵。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.xiaoyi6.cn/kg/538.html
