壓力繼電器常見故障分析
液壓系統中壓力繼電器的故障主要是誤發動作及不發信號，正確使用和調整大多可避免這類故障。
1．壓力繼電器本身産生的誤發信號或不發信號故障以薄膜式壓力繼電器為例來分析。
(1)原因分析。
1)橡膠隔膜破裂。薄膜式壓力繼電器是利用油液壓力上升，使薄膜向上鼓起推動柱塞而工作的。當薄膜破裂時，壓力油直接作用在柱塞上，會有油液從柱塞和中體孔的配合間隙洩漏出去，使其動作值和返回區間均有明顯變化和出現不穩定現象，因而造成誤發動作。
2)微動??關不靈敏，複位性差。微動??關內的簧片彈力不夠，觸頭壓下后便彈不起來，或因灰塵粘住觸頭使微動??關信號不正常而誤發動作信號。
3)柱塞外圓上涂的二硫化鉬潤滑脂被洗掉，使柱塞移動不靈活而出現誤動作。
4)因柱塞與中體（或框架）的配合不好，或因毛刺和不清潔，緻使柱塞卡死，壓力繼電器不動作。
5)微動??關定位不牢或未壓緊。DP-63型壓力繼電器的微動??關，原來僅靠一個螺釘壓緊定位，不緻前移，一個小螺釘頂微動??關背面，不緻后移。后來在微動??關前后均加頂絲后，有所改進，但仍然剛性不足。因此，在接缐、拆缐時，螺絲刀加給微動??關上的力和維修外罩時碰扭電缐的力，均可能造成微動??關錯位，緻使動作值發生變化，即改變原來巳調好的動作壓力，而誤發動作信號。

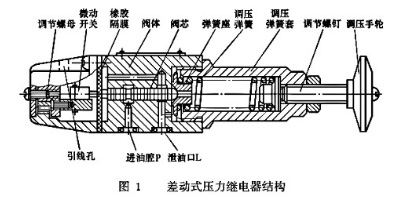

6)對差動式壓力繼電器(見圖1)，因微動??關部分和洩油腔是用橡膠膜隔??的，當進油腔和洩油腔接反時，壓力油便會沖破橡膠隔膜進入微動??關，從而損壞微動??關，産生誤動作或不動作。另外，由于調壓彈簧腔和洩油腔相通，調節螺釘處又無密封裝置，因而在調節螺釘處會出現外漏現象，所以洩油口L與進油腔P不能接反（主要對管式），而且洩油口必須單獨接回油箱。
7)壓力繼電器的制造精度不好，例如杠桿在中體槽內別勁，彈簧座與上體之間的配合間隙太小，柱塞尺寸不對，以及壓力繼電器主副調節螺釘調得很松，杠桿起不到壓下微動??關的作用，使壓力繼電器失靈等。
(2)故障排除。
1)應及時更換新的薄膜。
2)應修理或更換微動??關。
3)在柱塞外圓上重涂二硫化鋁潤滑脂，保證柱塞移動的靈活性。
4)檢查保證閥芯（柱塞）與中體孔的配合間隙為0.007～0.015mm，毛刺要清除干凈，裝配時先清洗干凈，再在表面涂二硫化鉬（黑色）潤滑。用戶往往以為二硫化鉬為污物而將其洗掉，這是不對的。
5)檢查微動??關定位不牢情況及是否壓緊，根據情況及時修複。
6)對差動式壓力繼電器進行認真檢查，若橡膠隔膜已經損壞，應及時更換。
7)檢查并更換高精度的壓力繼電器。
對于柱塞式壓力繼電器誤發信號或不發信號可參照上述薄膜式，除此之外還有以下幾點。
1)柱塞移動不靈活，有污物或毛刺卡住。
2)對PF型壓力繼電器，如洩油腔不直接接回油箱，而與系統回油共用一根管路，則洩油口可能存在背壓過高而誤發動作信號。
2．因回路原因，壓力繼電器誤動作

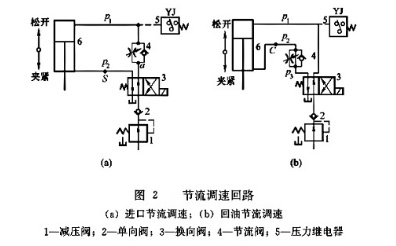

如圖2所示回路，圖2(a)中采用進口節流調速，圖2(b)中采用回油節流調速方式。在兩種回路中，如果壓力繼電器安設的位置不對，則可能因回路的原因産生壓力繼電器的誤動作。圖2(a)中，如果將壓力繼電器Ⅵ裝在圖中a處，這樣換向閥3在突然切換時，會産生液壓沖擊使壓力繼電器誤動作；若裝在圖中S處，則因S處通油池壓力不變（為零）而無法産生壓力變化給壓力繼電器發信。隻有將壓力繼電器5裝在單向節流閥4的后面緊靠液壓缸進口位置，換向閥3的壓力沖擊被單向節流閥4吸收，不會産生誤動作，同時工作過程中壓力P1是變化著的，為壓力繼電器5發信創造了條件。
而對于圖2(b)中的回油節流方式，隻能將壓力繼電器5裝在圖中的C處才是正確的，圖示位置是不正確的。因為此時，P1基本上等于PP（PP為減壓閥出口壓力），沒有壓力變化，隻有C處的壓力P2是變化著的，變化著的壓力才能使壓力繼電器動作。由于C處的背壓較低，宜用低壓壓力繼電器。
3．其他原因産生的誤發動作信號或不發信號
(1)原因分析。
1)因泵或其他閥（如溢流閥、減壓閥等）的故障，系統壓力建立不起來，或者存在較大的壓力偏移現象，使壓力繼電器不發動作信號或誤發動作信號。
2)液壓缸中途卡住等意外情況導緻壓力繼電器提前作轉換（誤發信號）。
3)由于壓力繼電器的洩油管路有堵塞現象，特別不應與大流量閥等元件的回油管共用一條管路，否則壓力繼電器會誤發信號，或者不發信號。
4)油路里的壓力往往是波動的，當波動值太大，超過一定范圍，即寬于壓力繼電器的通斷調節區間值和返回區間值時，壓力繼電器可能誤發信號。
5)因液壓缸嚴重內洩漏，使壓力腔和回油腔串腔，工作腔壓力上不去，而回油腔壓力卻上升，便有可能使進油節流方式的壓力繼電器（裝在進口）不發信，使回油節流方式的壓力繼電器誤發信號；另外洩漏會導緻壓力時變化也造成壓力繼電器誤發動作信號或不發信號。
6)液壓系統在啟動或速度換接時，産生壓力沖擊大，而使壓力繼電器誤動作。
7)壓力繼電器彈簧折斷。
(2)故障排除
1)應排除泵閥故障。
2)用行程閥或行程??關作信號轉換元件要比用壓力繼電器更可靠，但有些回路因控制上的需要非選用壓力繼電器不可時，為防止在終點棄外誤發信號，可在終點加電器行程??關，使壓力繼電器在終點發出的信號才是有效的。
3)檢查壓力繼電器的洩油管路，一定要保證其暢通無阻。
4)應將壓力繼電器的返回區間適當調寬些。
5)檢查液壓缸産生洩漏的原因，針對性采取措施。
6) 一般沖擊壓力是不可避免的，可在緊靠壓力繼電器進口的管路安設一固定阻尼的方法，或者使壓力繼電器的發信電路在沖擊壓力時處于??路狀態。
7)更換新彈簧。

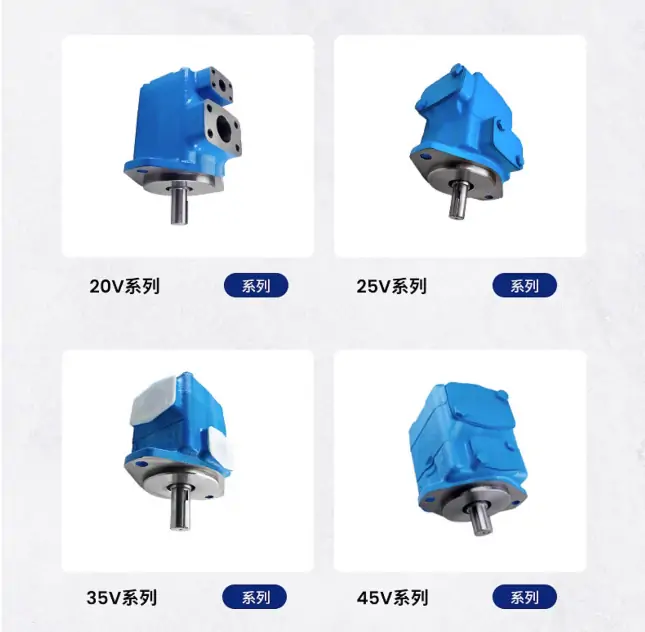

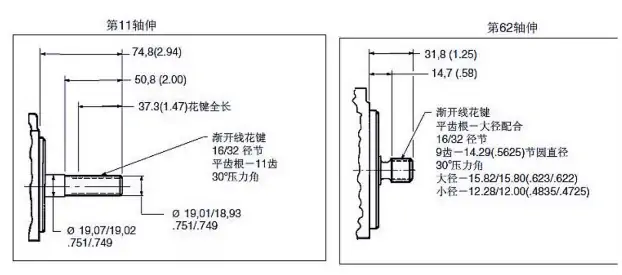

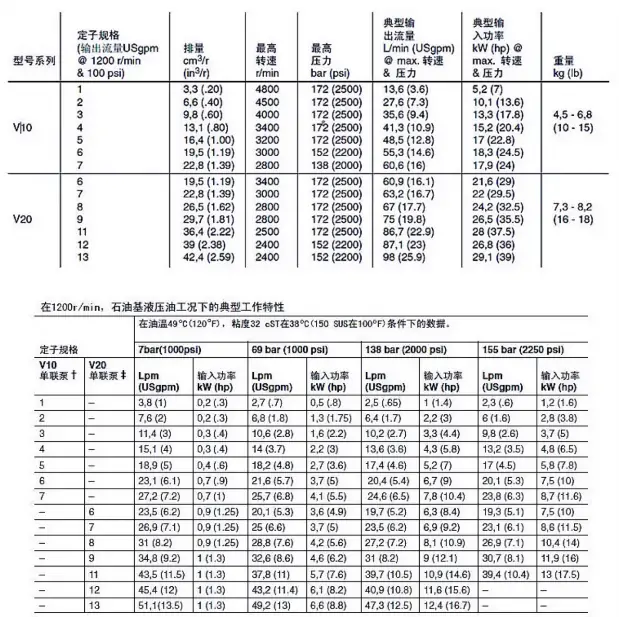

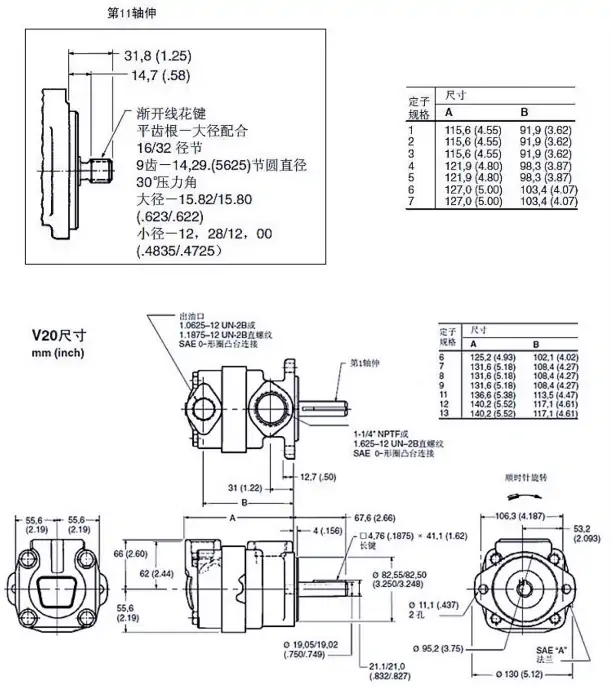

20V系列
20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R
20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R
20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R
20VQ系列
20VQ5A-1C30

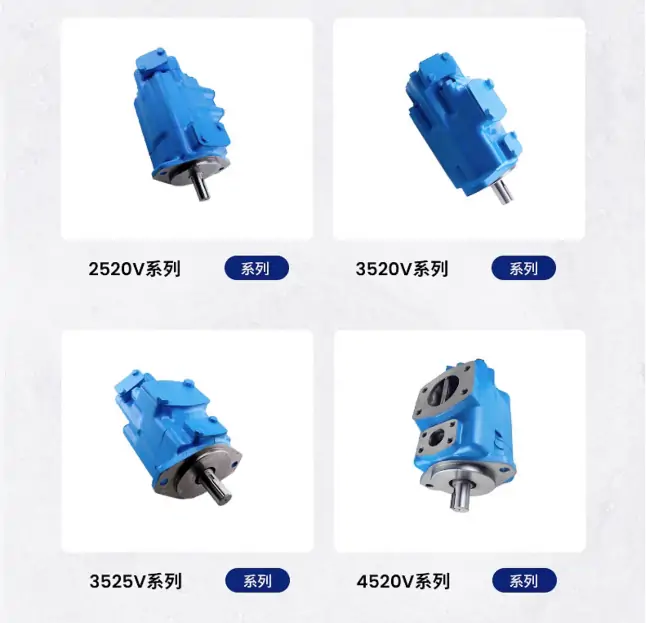

2520系列
2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R
2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R
2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R
2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R
2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R
2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R
2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R
2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R
2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R
2520V17A8-1CB22R 2520V17A8-1CC22L 2520V17A8-1CC22R
2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R
2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R
2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R
2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R
2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R
2520V21A14-1DD22R 2520V21A2 1AA22R 2520V21A2 1CC22R
2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R
2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R
2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R
2520V21A8-1CC22R 2520V21A8-1DD22R
2520VQ系列
2520VQH17A12-1DD20R
2525V系列
2525V21A17-86DA22R
25V系列
25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R
25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R
25V21A-1B-22R 25V21A-1C-22R
3520V系列
3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R
3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R
3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R
3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R
3520V30A5-1DC22R
3525V系列
3525V30A21-1CC22R 3525V38A14-1CC22R
35V系列
35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R
35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R
35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R
35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R
35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R
35VQ系列
35VQ-35A-1C2045
4520V系列
4520V60A11-1CC22R

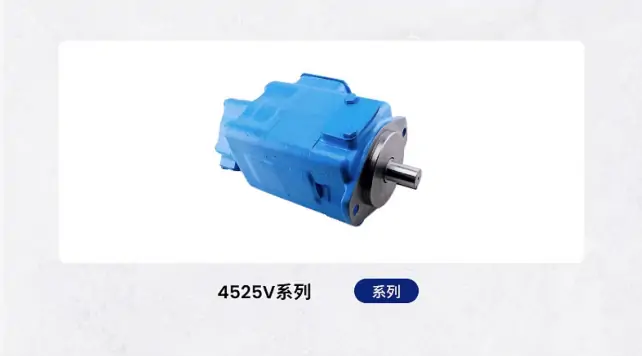

4525V系列
