噴嘴擋闆伺服閥和射流管伺服閥工作原理
1、噴嘴擋闆閥 噴嘴擋闆閥有單噴嘴和雙噴嘴兩種結構形式，它們的工作原理基本相同，圖1所示為雙噴嘴擋闆閥的工作原理。它由擋闆1、噴嘴2和3、固定節流孔4和5等組成。擋闆與噴嘴之間形成兩個可變節流縫隙δ1和δ2跳。當擋闆處于中間位置時，兩縫隙所形成的節流阻力相等，兩噴嘴內的油液壓力也相等，即p1 -p2， 液壓缸不動。壓力油經固定節流孔4和5、節流縫隙δ1和δ2流回油箱。當輸入信號使擋闆向左擺動時，縫隙δ1變小，δ2變大，p1上升，p2下降，液壓缸缸體向左移動。因機械負反饋?zhàn)饔?，?dāng)噴嘴跟隨缸體移動到擋闆兩邊縫隙對稱時，液壓缸停止運動。
噴嘴擋闆閥的結構簡單、加工方便，擋闆運動部件慣性小、位移小，因而反應快、靈敏度高，抗污染能力較滑閥強。但是無用的功率損耗大。一般用于小功率系統或用作多級放大元件中的前置級。
2、射流管閥 圖2所示為射流管閥的工作原理。它由射流管1和接收器2組成。當流體流經射流管時，射流管將壓力能轉變?yōu)閯?dòng)能射入接收器，而接收器是一個擴壓管，液流流經它時減速擴壓，使進入液壓缸的流體恢複其壓力能。改變射流管與接收器的相對位置就實現了能量的分配。當射流管位于兩接收孔道a和b的中間位置時，兩個接收孔道壓力相等，液壓缸不動，處于平衡狀態。當射流管向左偏移時，b接收孔道內壓力大于a接收孔道內壓力，使液壓缸左移，直到跟隨缸體一起移動的接收器到達使射流管又位于兩接收孔道中間位置時為止；反之亦然。液壓缸運動方向取決于輸入信號的方向。
射流管閥結構簡單、加工精度要求較低、成本低廉，對污染不敏感。但受射流力的影響，高壓易産生干擾振動，射流管運動慣量較大、響應不如噴嘴擋闆閥快，同時其無用的功率損耗較大。射流管閥適用于低壓小功率的伺服液壓系統及對抗污染能力有特殊要求的場合。

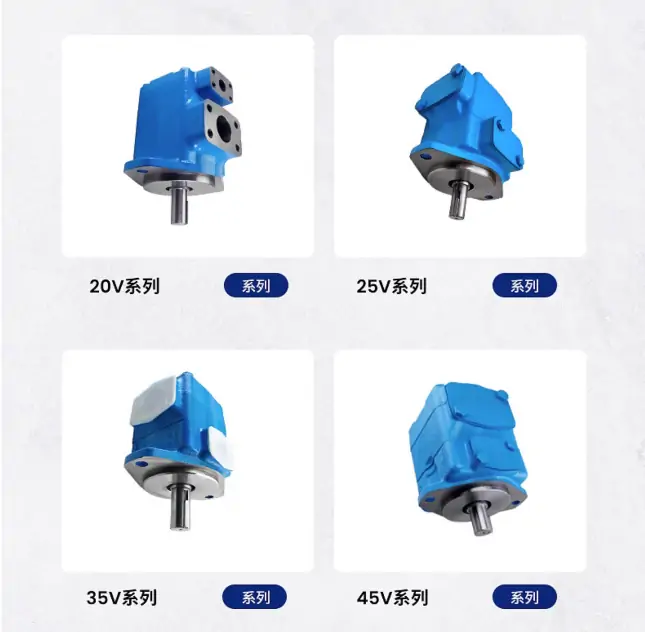

20V系列
20V11A-1A22L 20V11A-1A22R 20V11A-1B22R 20V11A-1C22R 20V11A-1D22R
20V12A-1A22R 20V12A-1D22R 20V5A-1C22R 20V5A-1D22R 20V8A-151C22R
20V8A-1A22R 20V8A-1C22L 20V8A-1C22R 20V8A-1D22R
20VQ系列
20VQ5A-1C30
2520系列
2520V14A11-1CC22 2520V17A11 1DD22R 2520V17A11 86DD22R
2520V17A11-1CC22R 2520V17A11-1DD22R 2520V17A11-86DD22R
2520V17A14 1AA22R 2520V17A14 1CB22R 2520V17A14 1CC22R
2520V17A14-1AA22R 2520V17A14-1CB22R 2520V17A14-1CC22R
2520V17A5 1AB22R 2520V17A5 1BB22R 2520V17A5 1CC22R
2520V17A5 1DD22R 2520V17A5-1AA-22R 2520V17A5-1AB22R
2520V17A5-1BB22R 2520V17A5-1CC22R 2520V17A5-1DD22R
2520V17A8 1AA22R 2520V17A8 1BB22R 2520V17A8 1CB22R
2520V17A8 1CC22L 2520V17A8 1CC22R 2520V17A8-1AA22R 2520V17A8-1BB22R
2520V17A8-1CB22R 2520V17A8-1CC22L 2520V17A8-1CC22R
2520V21A11-1AA22R 2520V21A11-1AB22R 2520V21A11-1BB22R
2520V21A11-1CC22R 2520V21A11-1DA22R 2520V21A12-1AA22R
2520V21A12-1BB22R 2520V21A12-1CB22R 2520V21A12-1CC22R
2520V21A12-1DD22R 2520V21A14-1AA22R 2520V21A14-1AB22R
2520V21A14-1AC22R 2520V21A14-1AD22R 2520V21A14-1CB22R
2520V21A14-1DD22R 2520V21A2 1AA22R 2520V21A2 1CC22R
2520V21A2-1AA22R 2520V21A2-1CC22R 2520V21A5 1AA22R
2520V21A5 1CC22R 2520V21A5-1AA22R 2520V21A5-1CC22R
2520V21A5-1DD22R 2520V21A8-1AA22R 2520V21A8-1BB22R
2520V21A8-1CC22R 2520V21A8-1DD22R
2520VQ系列
2520VQH17A12-1DD20R
2525V系列
2525V21A17-86DA22R
25V系列
25V10A-1A22R 25V10A-1C22R 25V12A-11A22R 25V12A-1B22R 25V12A-1C22R
25V12A-1C-22R 25V12A-1D22R 25V14A-1A-22R 25V17A-1A-22R 25V21A-1A-22R
25V21A-1B-22R 25V21A-1C-22R
3520V系列
3520V25A11-1BB22R 3520V25A11-86AB22R 3520V25A12-1AA22R
3520V25A12-1CC22R 3520V25A12-1DD22R 3520V25A5-1AA22R
3520V25A5-1CC22R 3520V25A8-86CB22R 3520V3***14-1AA22R
3520V30A14-1CC22R 3520V30A2-1CC22R 3520V30A5-1DB22R
3520V30A5-1DC22R
3525V系列
3525V30A21-1CC22R 3525V38A14-1CC22R
35V系列
35V-25A-1A-22R 35V-25A-1B-22R 35V-25A-1C-22R 35V-25A-1D-22R
35V-30A 1D-22R 35V-30A-1A-22R 35V-30A-1B-22L 35V-30A-1B-22R
35V-30A-1C-22R 35V-30A-86A-22R 35V-35A-1B-22R 35V-35A-1C-22R
35V-35A-1D-22R 35V-38A-1A22L 35V-38A-1A-22R 35V-38A-1B-22R
35V-38A-1C-22R 35V-38A-1D-22R 35V60A25-1AA-22R
35VQ系列
35VQ-35A-1C2045
4520V系列
4520V60A11-1CC22R

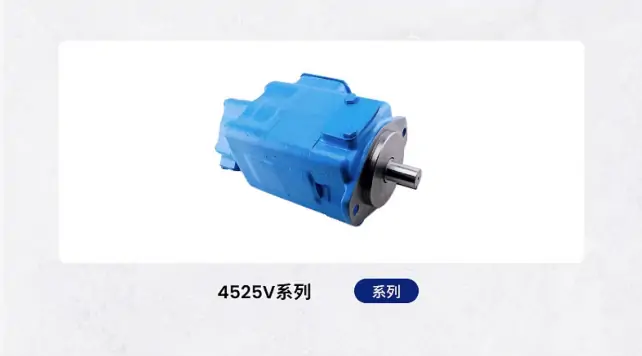

4525V系列
4525V42A21-1CC22R 4525V50A21-1AA22R 4525V60A12-1AA-22R
4525V60A12-1CC-22R 4525V60A14-1CC22R 4525V60A21-1AA22R
4525V60A21-1CC22R
4535V系列
4535V42A30-1BB22R 4535V42A30-1DD22R 4535V42A35-1CC22R
4535V60A25-1AA-22R 4535V60A25-1CC-22R 4535V60A38-1CC22R
45V系列
45V42A-1C22R 45V50A-1B22R 45V50A-1C22R 45V60A-1A22R
45V60A-1C22R PVB10RS40C11
PVB系列
PVB15RS40C11 PVB20RS40C11 PVB29RS40C11 PVB29-RS41-C12 PVB45RS40C11
PVB45-RS41-C12 PVB5-RS40-C11 PVB6RS40C11

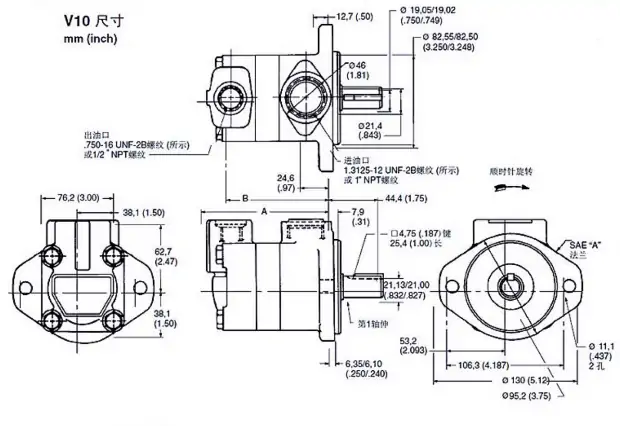

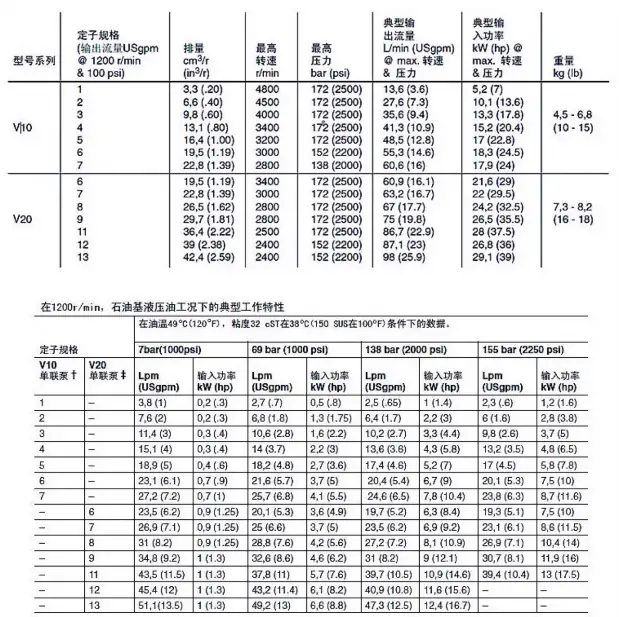

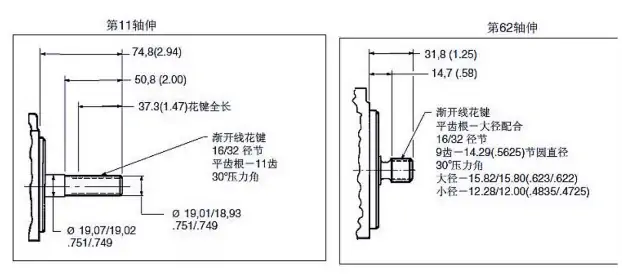

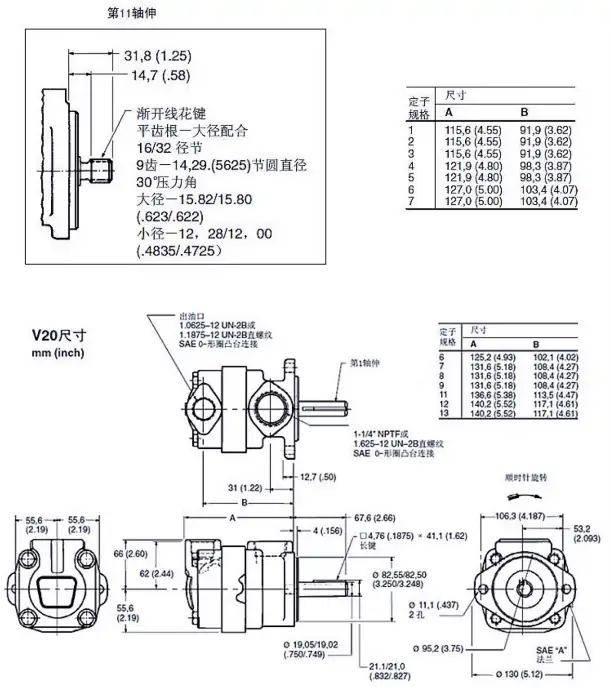

VICKERS柱塞泵、VICKERS葉片泵、VICKERS電磁閥、VICKERS油泵、VICKERS變量泵、VICKERS液壓馬達、VICKERS方向閥、VICKERS壓力閥、VICKERS流量閥、VICKERS比例閥、VICKERS定量泵、VICKERS馬達等。 VICKERS系列 葉片泵有V系列、V（Q）系列、 威格士柱塞泵系列 威格士PVQ系列：PVQ5、PVQ10、PVQ13、PVQ20、PVQ25、PVQ29、PVQ45、PVQ32-B2R-SE1S ， PVQ32-B2R-SS1S PVB系列：PVB5、PVB10、PVB15、PVB20、PVB25、PVB29、PVB45 軸向柱塞泵：PVB5/6、PVB10/15、PVB20/29、PVB45、PVB90；PVB20-F-MRSFXN PV柱塞泵：PV066、PV090、PV130、PV180、PV250； PVH柱塞泵：PVH57QIC，PVH63QIC，PVH74QIC，PVH81QIC，PVH98QIC，PVH106QIC，PVH131QIC PVH141QIC，PVH074R13 PVM柱塞泵:PVM018/020、PVM045/050、PVM057/063、PVM131/14等 威格士泵芯：60S、57S、50S、47S、45S、42S、38S、35S、30S、25S、21S、17S、14S、12S、11S、9S、8S、5S 威格士葉片泵 系列(Q)V10、V20 、20V、25V、35V、45V。 威格士雙聯葉片泵：2520V、3520V、3525V、4520V、4525V、4535V
