液壓管接頭
液壓管接頭是油管與油管、油管與液壓元件中間的連接件，它應滿足連接牢固、密封可靠、外形尺寸小、壓降小、通流能力大、裝拆方便、工藝性能好等要求，特別是管接頭的密封性能是影響系統外洩漏的重要原因。所以對管接頭要給予足夠的重視。
在液壓系統中，外徑大于50mm的金屬管一般都采用法蘭連接。對于小直徑的油管用管接頭連接，常用的管接頭的種類很多，按其通路數和流向可分為直通式、角通式、三通式、四通式等；按油管與管接頭的連接方式不同又可分為擴口式、焊接式、卡套式等。

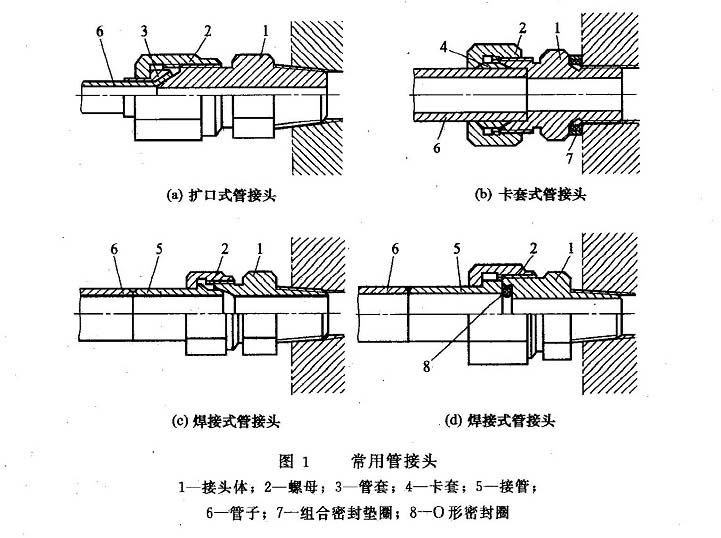

管接頭與其他元件之間的連接可采用普通細牙螺紋連接，對于高壓系統，接頭體與連接部位可采用組合密封墊圈來密封，如圖1(b)所示；對于中低壓系統，可直接用錐螺紋與機體連接即可，如圖1(a)、(c)、(d)所示。
(1)擴口式管接頭如圖1(a)所示為擴口式管接頭。裝配前，先把被連接的管子6在專用工具上擴成喇叭口，再用螺母2將管套3連同油管6一起壓緊在接頭體1上的錐形面上形成密封。管套的作用是防止擰緊螺母時管子跟著轉動。這種管接頭結構簡單、連接可靠、裝配維護方便，適用于銅管和薄壁鋼管以及其他低壓薄壁管道的連接。
(2)卡套式管接頭 如圖1(b)所示為卡套式管接頭的結構形式。管接頭由接頭體1、螺母2和卡套4組成，卡套是一個在內圓端部帶有鋒利刃口的金屬環，擰緊螺母2時，卡套與接頭體內錐面接觸形成密封，同時刃口切人油管6的表面，起到連接和密封的作用。這種管接頭性能良好，質量輕，體積小，密封和工作可靠，裝拆方便，廣泛用于液壓系統中，工作壓力可達32MPa。它要求管子尺寸精度高。
(3)焊接式管接頭如圖1(c)、(d)為焊接式管接頭的結構和連接情況，先將螺母2套在接管5上，然后再把接管5與油管6的端部焊接起來，當擰緊螺母時，把接管和接頭體1連接起來。接管和接頭體結合處的密封有兩種形式：一種是用球面與錐面接觸密封，如圖1(c)所示；另一種是用端面加O形密封圈，如圖1(d)所示。前者具有自位性，安裝要求不嚴格，但密封性能較差，使用壓力不高，適用于中、低壓系統；后者則可用于高壓系統，使用壓力也可達32MPa。焊接式管接頭結構簡單、制造容易、工作可靠，對管子尺寸精度要求不高。但對焊接質量要求高。
(4)軟管接頭 對于軟管接頭，除要求具備一般管接頭的工作可靠性外，還應具備耐振動、耐沖擊和耐反複屈伸等性能。常見的有可拆式和扣壓式兩種，各有A、B、C三種形式， A型采用焊接式管接頭，B型采用卡套式管接頭，C型采用擴口式管接頭。
(5)快換接頭 當管路中的某處需要經常拆裝時，可以采用快換接頭，這種接頭結構比較複雜，局部阻力損失較大。

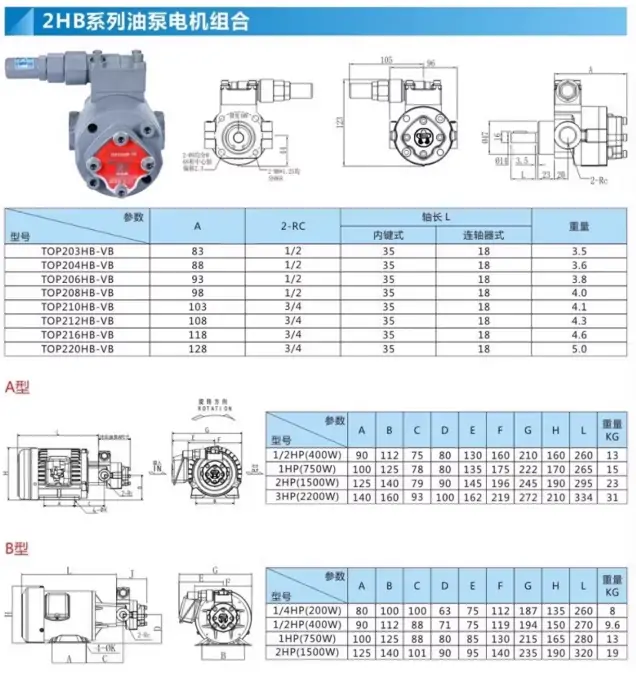

TOP-203/204HB-VB TOP-206HB-VB(VD) TOP-208HB-VB(VD)
TOP-210HB-VB(VD) TOP-212HB-VB(VD) TOP-216HB-VB(VD) TOP-220HB-VB(VD)

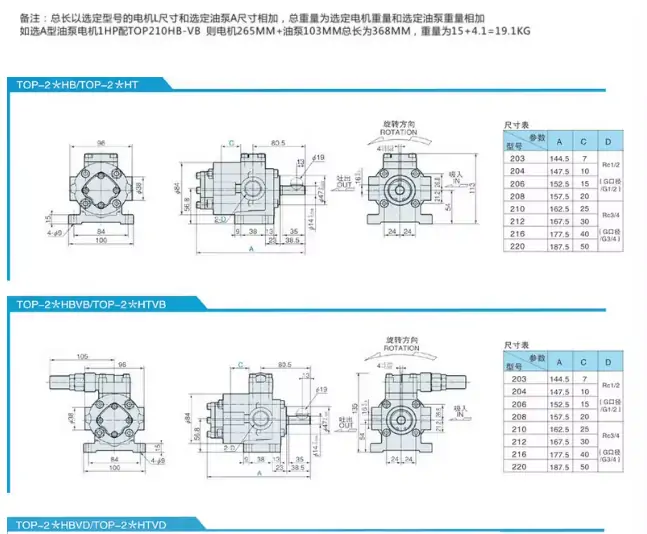

TOP-203HB PT1/2 TOP-204HB PT1/2 TOP-206HB PT1/2 TOP-208HB PT1/2

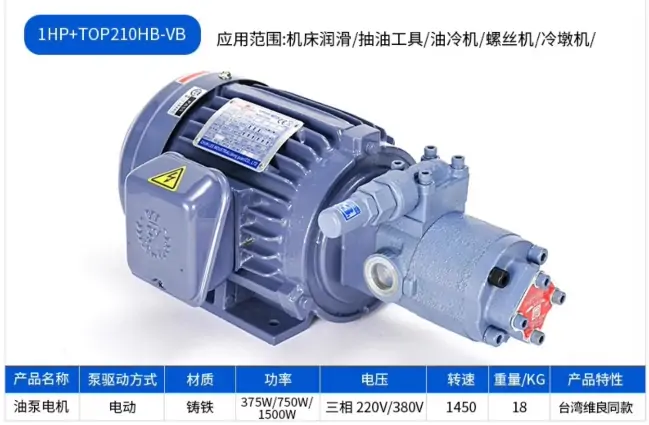

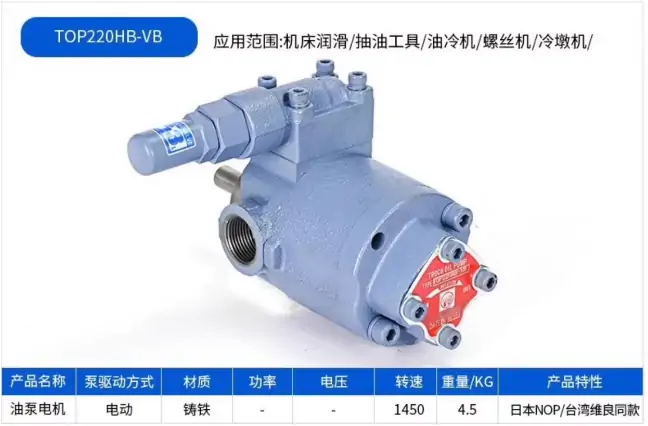

TOP-210HB PT3/4 TOP-212HB PT3/4 TOP-216HB PT3/4 TOP-220HB PT3/4

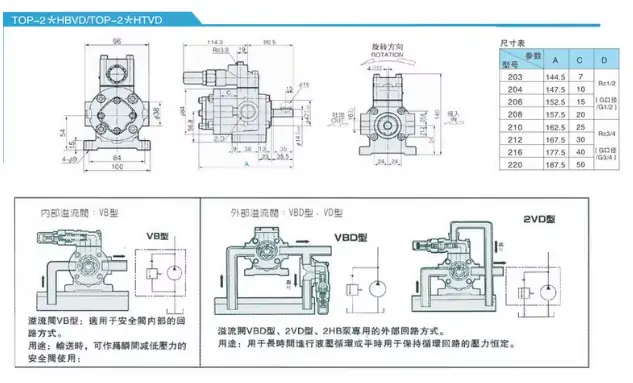

TOP-203HB-VB(VD) PT1/2 TOP-204HB-VB(VD) PT1/2 TOP-206HB-VB PT1/2
TOP-208HB-VB(VD) PT1/2 TOP-210HB-VB(VD) PT3/4

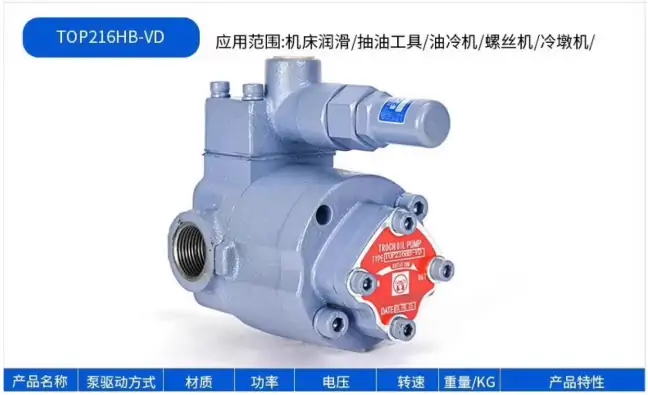

TOP-212HB-VB(VD) PT3/4 TOP-216HB-VB(VD) PT3/4 TOP-220HB-VB(VD) PT3/4
TOP-2MY400-203HBM TOP-2MY400-203HBEM
TOP-2MY400-204HBM TOP-2MY400-204HBEM
TOP-2MY400-204HBMVB TOP-2MY400-204HBEMVB
TOP-2MY400-204HWMVB TOP-2MY400-206HBM
TOP-2MY400-206HMEM TOP-2MY400-206HBMVB
TOP-2MY400-206HBEMVB TOP-2MY400-206HWM
TOP-2MY400-206HWMC TOP-2MY400-206HWMPVSE
TOP-2MY400-206HWMVB TOP-2MY400-206HWMVD
TOP-2MY400-208HBM TOP-2MY400-208HBEM
TOP-2MY400-208HBMRVB TOP-2MY400-208HWM
TOP-2MY400-208HWMPVSE TOP-2MY400-208HWMVB
TOP-2MY400-208HWMVD TOP-2MY400-210HBM
TOP-2MY400-210HBMVB TOP-2MY400-210HBMVB-2L
TOP-2MY400-210HBMVB-3 LTOP-2MY400-210HBMVD
TOP-2MY400-212HBM TOP-2MY400-212HBMVB
TOP-2MY400-212HWM TOP-2MY400-212HWMVB
TOP-2MY400-216HBM TOP-2MY400-216HBMVB
TOP-2MY400-216HBMVB-2L TOP-2MY400-216HMVB-1L
TOP-2MY400-216HWM TOP-2MY400-216HWMVD
TOP-2MY400-220HBM TOP-2MY400-220HBMVB TOP-2MY400-220HWMVB
TOP2MY 200W電機

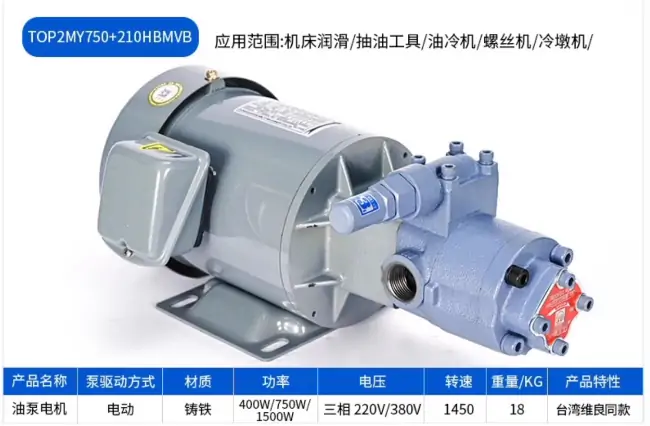

TOP2MY 400W電機
TOP2MY 750W電機
TOP2MY 1500電機
