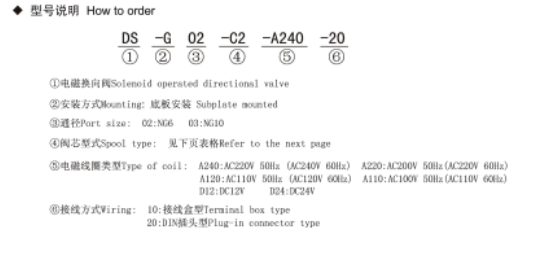

精機JINGJI電磁閥DS-G02-C4BS-D24-20/10 A240 A220 A110
液壓系統溢流閥的應用及其使用要點
1、溢流閥的應用
(1)調壓溢流。在采用定量泵供油的液壓系統中，溢流閥通常并聯在液壓泵的出口處，在其進油路或回油路上設置節流閥或調速閥，使泵油的一部分進入液壓缸工作，而多馀的油須經溢流閥流回油箱，溢流閥處于其調定壓力下的常??狀態。調節彈簧的壓緊力，也就調節了系統的工作壓力。因此，在這種情況下，溢流閥的作用即為調壓溢流。
(2)安全保護。液壓系統采用變量泵供油時，系統內沒有多馀的油需要溢流，其工作壓力由負載決定。這時與泵并聯的溢流閥隻有在過載時才需打??，以保障系統的安全。因此，這種系統中的溢流閥又稱為安全閥，它是常閉的。
(3)使泵卸荷。先導型溢流閥對泵起調壓溢流作用。當二位二通閥的電磁鐵通電后，溢流閥的外控口與油箱接通。此時，由于主閥彈簧很軟，主閥芯在進口壓力很低的情況下，即可迅速擡起，使泵卸荷，以減少能量消耗。此時，泵接近于空載運轉，功耗很小，即處于卸荷狀態。這種卸荷方法所用的二位二通閥可以是通徑很小的閥。由于在實用中經常采用這種卸荷方法，為此常將溢流閥和串接在該閥外控口的電磁換向閥組合成一個元件，稱為電磁溢流閥。
(4)遠程調壓。當先導式溢流閥的外控口（遠程控制口）與調壓較低的溢流閥（或遠程調壓閥）連通時，其主閥芯上腔的油壓隻要達到低壓閥的調整壓力，主閥芯即可擡起溢流（其先導式溢流閥不再起調壓作用），即實現遠程調壓。當電磁閥的電磁鐵通電時，電磁閥的右位工作，將 先導式溢流閥的外控油口與低壓調壓閥連通，實現遠程調壓。
(5)作背壓閥用。為接在液壓缸回油路上的溢流閥，可對回油産生阻力，即形成背壓，利用背壓可提高執行元件的運動平穩性。
2、溢流閥使用注意事項
(1)應根據液壓系統的工況特點和具體要求選擇溢流閥的類型。通常直動式溢流閥響應較快，宜作安全保壓閥使用；先導溢流閥啟閉特性好，宜作調壓定壓閥使用。
(2)應盡量選用啟閉特性好的溢流閥，以提高執行元件的速度負載特性和回路效率。就動態特性而言，所選擇的溢流閥應在響應速度較快的同時，穩定性好。
(3)正確使用溢流閥的連接方式，正確選用連接件（安裝底闆或管接頭），并注意連接處的密封；閥的各個油口應正確接人系統，外部洩油口必須直接接回油箱。
(4)根據系統的工作壓力和流量合理選定溢流閥的額定壓力和流量（通徑）規格。對于作遠程調壓閥的溢流閥，其通過流量一般為遙控口所在的溢流閥通過流量的0.5%～1%。
(5)應根據溢流閥所在系統中的用途和作用確定和調節調定壓力，特別是作為安全閥使用的溢流閥，起始調定壓力不得超過液壓系統的最高壓力。
(6)調壓時應注意正確旋轉方向調節調壓機構，調壓結束時應將鎖緊螺母固定。
(7)如果需通過先導式溢流閥的遙控口對系統進行遠程調壓、卸荷或多級壓力控制，則應將遙控口的螺堵擰下，接入控制油路；否則應將遙控口嚴密封堵。
(8)如需改變溢流閥的調壓范圍，可以通過更換溢流閥的調壓彈簧實現，但同時應注意彈簧的設定壓力可能改變閥的啟閉特性。
(9)對于電磁溢流閥，其使用電壓、電流及接缐形式必須正確。
(10)卸荷溢流閥的回油腔應直接接油箱，以減少背壓。
(11)溢流閥出現調壓失靈或噪聲過大等故障時，要查明原因及時修複。修複時拆洗過的溢流閥組件應正確安裝，并注意防止二次污染。
