電液比例壓力閥與流量閥的使用要點
1、電液比例壓力控制。采用電液比例壓力控制可以很方便地按照生産工藝及設備負載特性的要求，實現一定的壓力控制規律，同時避免了壓力控制階躍變化而引起的壓力超調、振蕩和液壓沖擊。與傳統手調閥的壓力控制相比較，可以大大簡化控制回路及系統，又能提高控制性能，而且安裝、使用和維護都比較方便。在電液比例壓力控制回路中，有用比例閥控制的，也有用比例泵或馬達控制的，但是以采用比例壓力閥控制為基礎的控制回路被廣泛應用。
①比例調壓回路。采用電液比例溢流閥可以實現構成比例調壓回路，通過改變比例溢流閥的輸入電信號，在額定值內任意設定系統壓力。

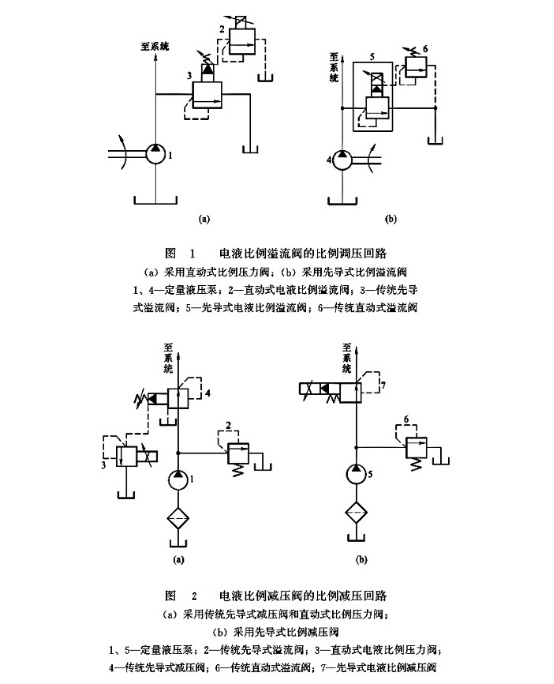

電液比例溢流閥構成的調壓回路基本形式有兩種。其一如圖1(a)所示，用一個直動式電液比例溢流閥2與傳統的先導式溢流閥3的遙控口相連接，比例溢流閥2作遠程比例調壓，而傳統先導式溢流閥3除作主溢流外，還起系統的安全閥作用。其二如圖1(b)所示，直接用先導式電液比例溢流閥5對系統壓力進行比例調節，比例溢流閥5的輸入電信號為零時，可以使系統卸荷。安裝在閥5遙控口的傳統直動式溢流閥6，可以預防過大的故障電流輸入緻使壓力過高而損壞液壓系統。
②比例減壓回路。采用電液比例減壓閥可以實現構成比例減壓回路，通過改變比例減壓閥的輸入電信號，在額定值內任意降低系統壓力。
與電液比例調壓回路一樣，電液比例減壓閥構成的減壓回路基本形式也有兩種。其一如圖2(a)所示，用一個直動式電液比例壓力閥3與傳統的先導式減壓閥4的先導遙控口相連接，用比例壓力閥3作遠程控制減壓閥4的設定壓力，從而實現系統的分級變壓控制；液壓泵1的最大工作壓力由溢流閥2設定。其二如圖2(b)所示，直接用先導式電液比例減壓閥7對系統壓力進行減壓調節，液壓泵5的最大工作壓力由溢流閥6設定。
2、電液比例速度控制。采用電液比例流量閥（節流閥或調速閥）控制可以很方便地按照生産工藝及設備負載特性的要求，實現一定的速度控制規律。與傳統手調閥的速度控制相比較，可以大大簡化控制回路及系統，又能提高控制性能，而且安裝、使用和維護都比較方便。

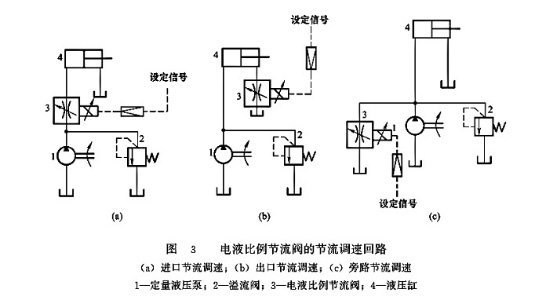

①基本回路。圖3所示為電液比例節流閥的節流調速回路。其中圖3(a)所示為進口節流調速回路，圖3(b)所示為出口節流調速回路，圖3(c)所示為旁油路節流調速回路。它們的結構與功能的特點與傳統節流閥的調速回路大體相同。所不同的是，電液比例調速閥可以實現??環或閉環控制，可以根據負載的速度特性要求，以更高精度實現執行器各種複雜的速度控制。將圖中的比例節流閥換為比例調速閥，即構成電液比例調速閥的節流調速回路，由于比例調速閥具有壓力補償功能，所以執行器的速度負載特性即速度平穩性要好。
LYDTEK感磁傳感器LYD-01系列有：LYD-01R,LYD-01RD,LYD-01N,LYD-01P;
LYDTEK感磁傳感器LYD-02系列有：LYD-02R,LYD-02RD, LYD-02N,LYD-02P;
LYDTEK感磁傳感器LYD-03系列有：LYD-03R,LYD-03RD,LYD-03N,LYD-03P;
LYDTEK感磁傳感器LYD-04系列有：LYD-04R,LYD-04RD,LYD-04N,LYD-04P;
LYDTEK感磁傳感器LYD-05系列有：LYD-05R,LYD-05RD,LYD-05N,LYD-05P;
LYDTEK感磁傳感器LYD-06系列有：LYD-06R,LYD-06RD,LYD-06N,LYD-06P;

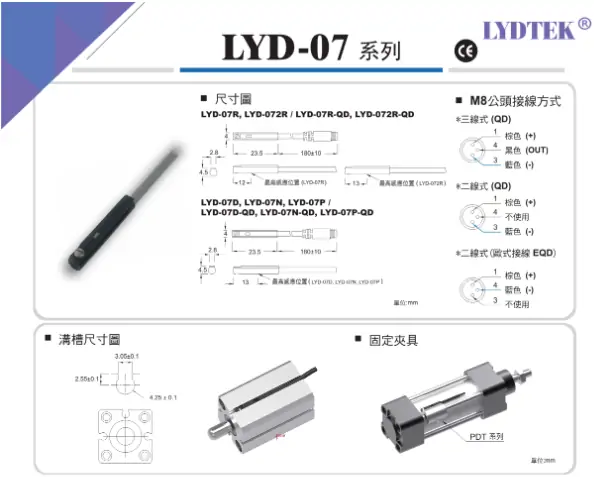

LYDTEK感磁傳感器LYD-07系列有：LYD-07R,LYD-07RD,LYD-07N,LYD-07P;
