SLCGQ氣缸磁性開關感應開關CS1-U F J H G M S A C73 NPN-2M
淺談過濾器的安裝

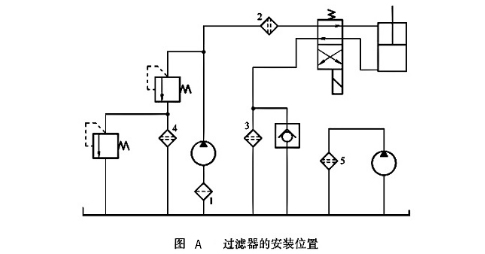

過濾器在 液壓系統中有以下幾種安裝位置。
①安裝在泵的吸油口。在泵的吸油口安裝網式或缐隙式過濾器，防止大顆粒雜質進入泵內，同時有較大通流能力，防止空穴現象，如圖A中1所示。
②安裝在泵的出口。如圖A中2所示，安裝在泵的出口可保護除泵以外的元件，但需選擇過濾精度高，能承受油路上工作壓力和沖擊壓力的過濾器，壓力損失一般小于0.35MPa。此種方式常用于過濾精度要求高的系統及伺服閥和調速閥前，以確保它們的正常工作。為保護過濾器本身，應選用帶堵塞發信裝置的 過濾器。
③安裝在系統的回油路上。安裝在回油路可濾去油液回油箱前侵入系統或系統生成的污物。由于回油壓力低，可采用濾芯強度低的過濾器，其壓力降對系統影響不大，為了防止過濾器阻塞，一般與過濾器并聯一安全閥或安裝堵塞發信裝置，如圖A中3所示。
④安裝在系統的旁路上。如圖A中4所示，將過濾器與閥并聯，使系統中的油液不斷凈化。
⑤安裝在獨立的過濾系統上。在大型液壓系統中，可專設液壓泵和過濾器組成的獨立過濾系統，專門濾去液壓系統油箱中的污物，通過不斷循環，提高油液清潔度。專用過濾車也是一種獨立的過濾系統，如圖A中5所示。
使用過濾器時還應注意過濾器隻能單向使用，按規定液流方向安裝，以利于濾芯清洗和安全。清洗或更換濾芯時，要防止外界污染物侵入液壓系統。
CMSE-020二線制2米
CMSG-020二線制2米
CMSH-020二線2米
CMSJ-020二線制2米
CS10-G020

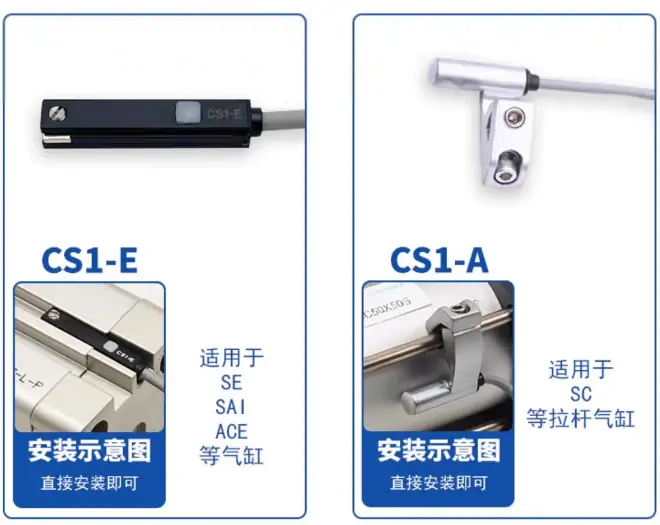

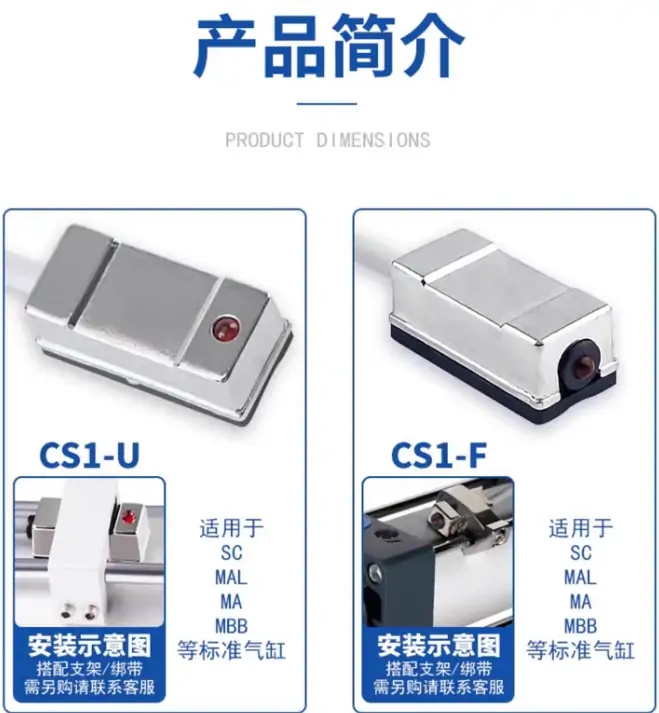

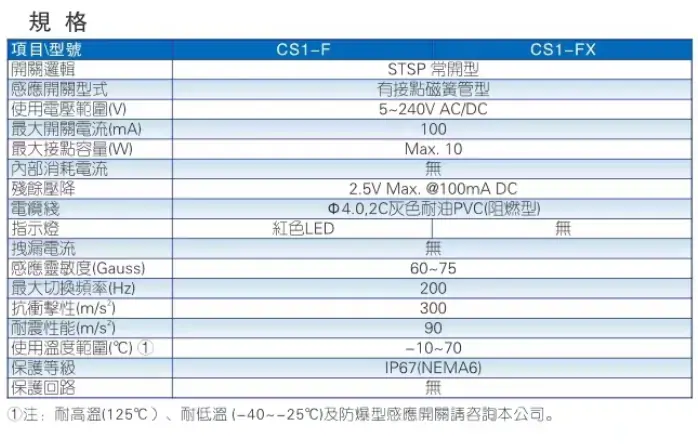

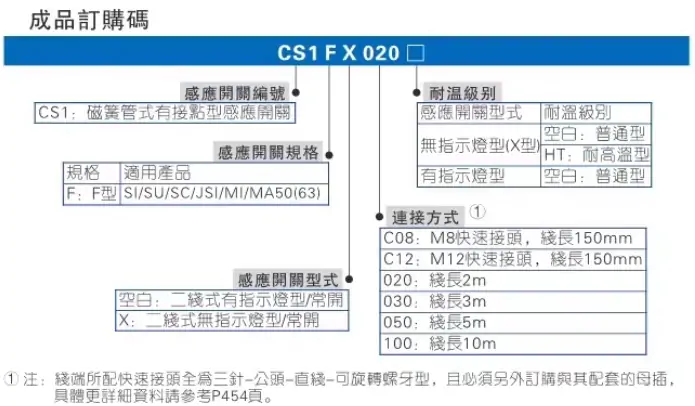

CS1-A CS1-E CS1-F CS1-F (1.5米） CS1-F 020 CS1-F020 CS1-FB（常閉型） CS1-G CS1-G （1.5米）

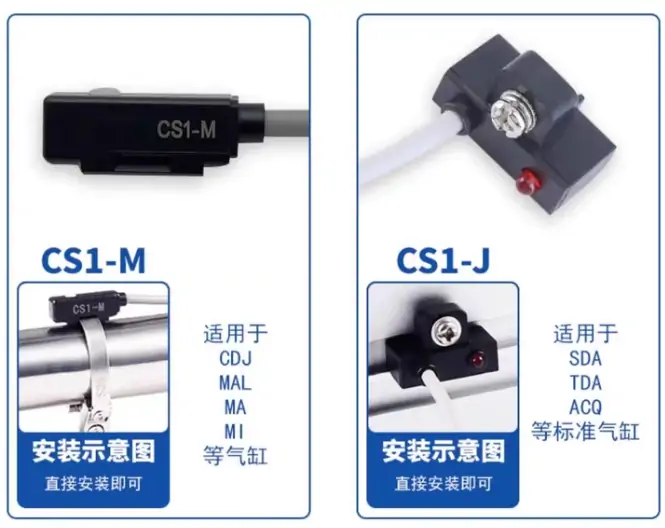

CS1-G 020 CS1-H CS1-H 020 CS1-J CS1-J (1.5米） CS1-J 020 CS1-J020 CS1-JB（常閉型） CS1-M（直插型）
CS1M-020S10 CS1-M020-S10
CS1A-020 CS1M-020S12
CS1-M020-S12 CS1M-020S16 CS1-M020-S16 CS1-M020-S20 CS1M-020S25 CS1-M020-S25 CS1M-020S32

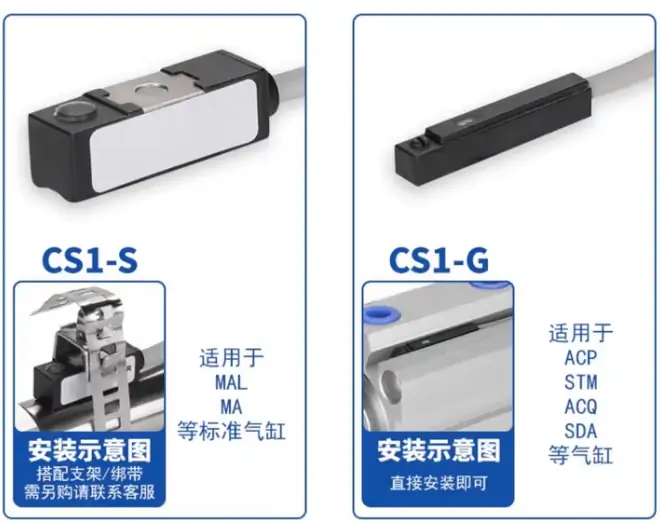

CS1-M020-S32 CS1M-020S40 CS1-M020-S40 CS1M0-20S50 CS1-S CS1-S (1.5米） CS1-SB（常閉型）

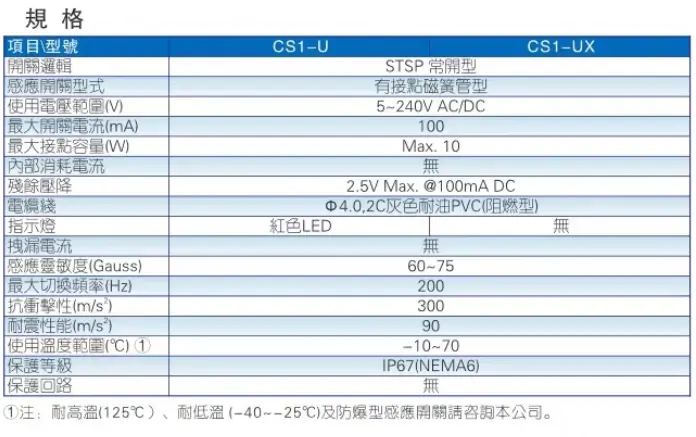

CS1-U CS1-U 020 CS1-U（1.5米） CS1-U020 CS1-UB（常閉型）
D-A54 D-A73 D-A93 D-C73 D-F8B D-F8N D-M9B D-M9N D-M9P
DMSE-020 DMSE-020二線制2米 DMSG-020 DMSG-020二線制2米 DMSG-N020 DMSH-020
DMSH-020二線制2米 DMSJ-020二線制2米 DS1A-020 D-Z73 M10(SC80-SC100缸徑) M12(SC125缸徑）
M16(SC160缸徑) M20(SC200缸徑) M6(SC32-50缸徑 M8(SC63缸徑）
