NBSKK磁性感應開關CS1-J/G/H/M/CS1-S/U/C73/CMSJGHE氣動傳感器
看懂液壓原理圖的簡單方法
在調試、使用與維修設備時，看懂液壓系統圖是關鍵。為了看懂液壓系統圖，初學者應：掌握一些液壓傳動的基礎知識；了解液壓系統的組成；熟悉各種液壓元件的外觀、工作原理、結構和圖形符號；了解液壓系統中常用的一些基本回路的工作原理；弄清液壓系統圖中所有液壓元件之間的各油路的連接關系與油路走向；了解液壓 系統實現的工作程序、動作循環，以及動作循環中各種控制方式與動作轉換方式。
方法：抓兩頭連中間
①液壓系統圖中找出一頭的泵源，另一頭所有的執行元件——液壓缸和液壓馬達。
②了解每個執行元件在系統中各執行什麼動作（有可能的話，還應了解各執行元件的動作循環）。
③了解各執行元件動作的相互關系。
④在前三步的基礎上，根據系統圖中各液壓元件的工作原理，判斷其在系統中可能起的作用。
⑤液壓油缸從油源（泵源回路）??始，遵循“油液由高壓處流向低壓處”和“油液盡可能沿液阻小的油路流動”兩條原則，沿油液走向分解出各執行元件完成自身動作的基本回路。
⑥將這些基本回路通盤考慮，就可看懂整個液壓系統的工作原理。
磁性開關：

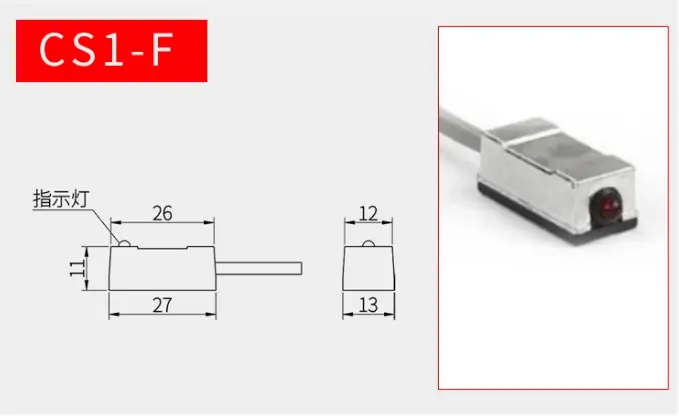

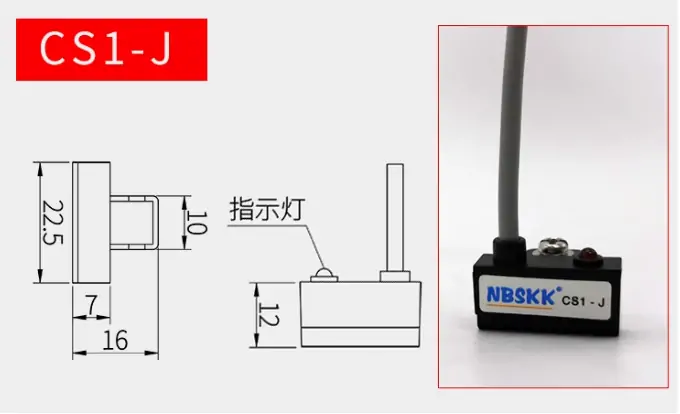

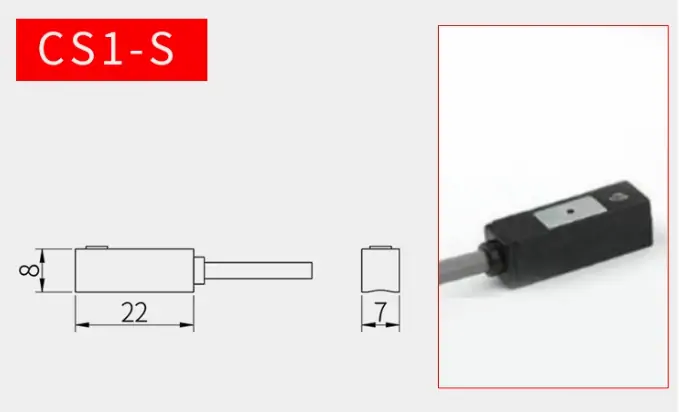

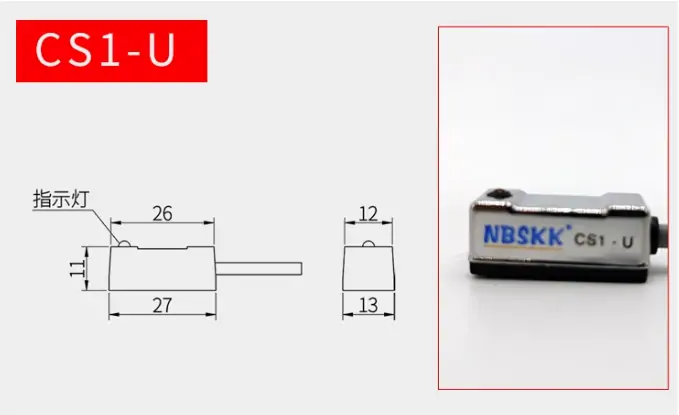

CS1-33R CS1-72R CS1-C73 CS1-C73N CS1-F CS1-G CS1-GN CS1-GP CS1-H CS1-HN
CS1-HP CS1-J CS1-JN CS1-JP CS1-M CS1-MN CS1-MP CS1-S CS1-SN CS1-U CS1-UB
CS1-UN CS1-UP
SK-23 SK-24 SK-25 SK-51 SK-52 SK-53
磁性開關直接：
PM10 PM12 PM16 PM20 PM25 PM6 PM8 SC32/40/50 SC63 SC80/100
